Wie verknüpft man eine Datenquelle mit der audako Plattform?

Note

Hier sehen Sie, wie das audako Edgegateway mit der audako Plattform verbunden wird und Geräteinformationen im Dashboard dargestellt werden.

Gewünschten Mandant finden

  1. In der audako Plattform anmelden

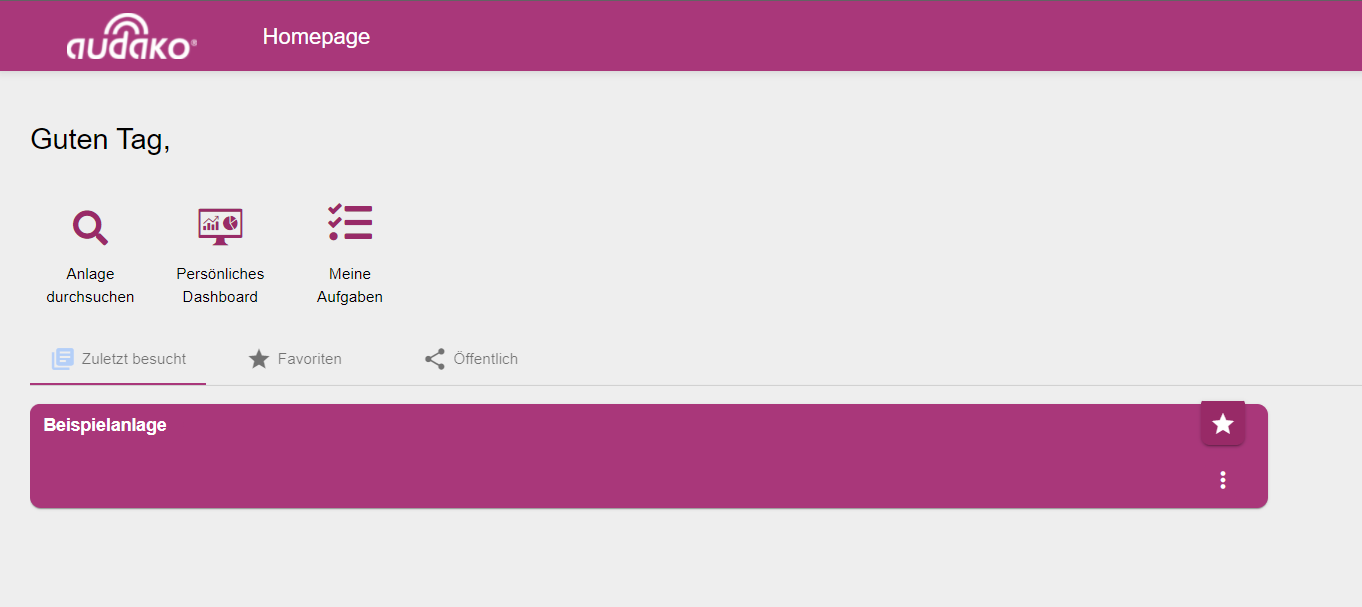

  2. Auf der Startseite die Schaltfläche „Anlage durchsuchen“ auswählen.

../../_images/SearchFacility.png

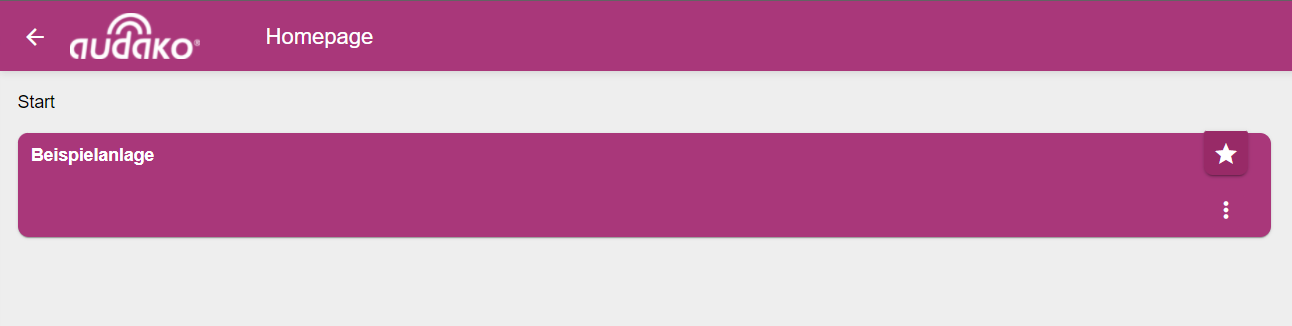

  1. Gewünschten Mandanten auswählen.

../../_images/SearchClient.png

Datenquelle anlegen

Note

Voraussetzung ist ein audako Edgegateway mit Internetverbindung.

  1. Über das Plus eine Datenquelle hinzufügen und die Basiskonfiguration öffnen Name für die Datenquelle vergeben und speichern. Die Geräte-ID und das Passwort werden automatisch systemseitig generiert.

Datenverbindung in der audako Plattform anlegen

Note

Die Datenverbindung wird benötigt um dem audako Edgegateway mitzuteilen, mit welchem Protokoll er die Signale / Werte von einem bestimmten Ort abgreifen soll. Im audako Edgegateway gibt es zwei Möglichkeiten Werte bzw. Signale abzurufen. Zur Info: In einem Edgegateway können mehrere dieser „Datenverbindungen“ konfiguriert werden.

  • Modbus TCP (Mit dieser Datenverbindung ist es ganz einfach und ohne Setup / Codesys möglich, Signale eines Gerätes (z.B. Aquis Touch, etc.) abzurufen und an die Plattform weiterzuleiten.) Um diese Datenverbindung zu wählen, bitte im Kapitel Datenverbindung nachlesen. Wie anschließend Signale angelegt werden ist im Kapitel Signal beschrieben.

  • OPC UA (Wird innerhalb dieses Kapitel beschrieben.)

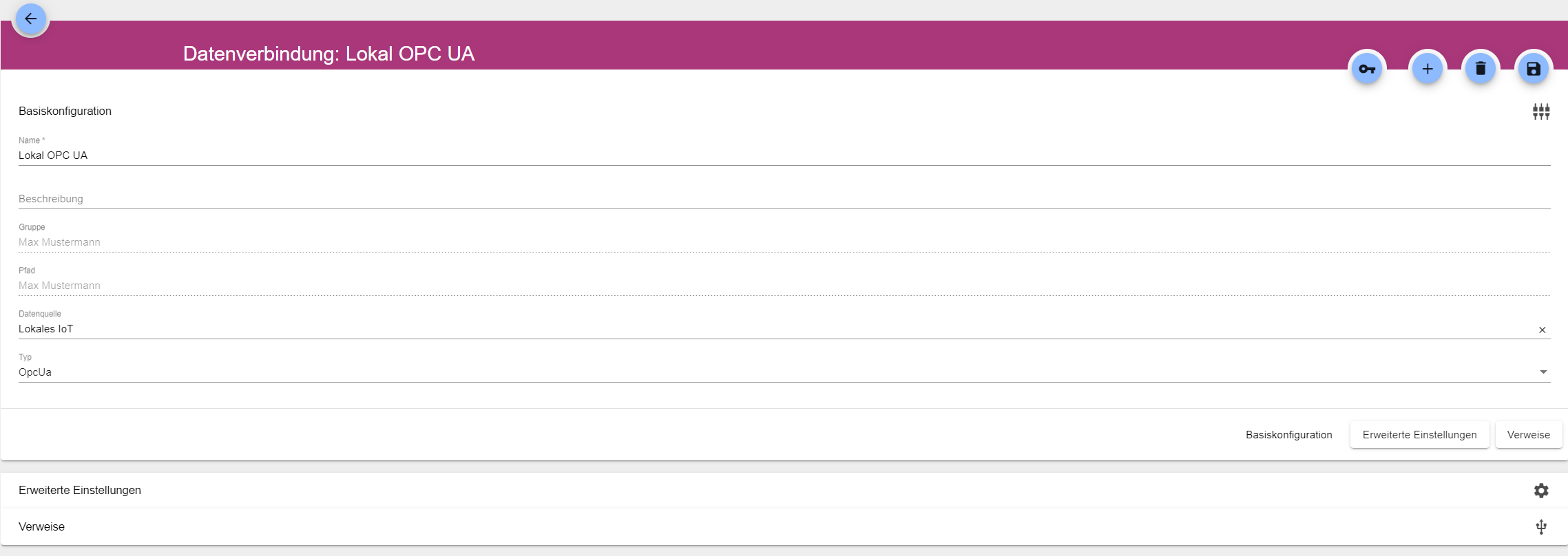

  1. Danach in der audako Plattform eine Datenverbindung hinzufügen, einen Namen für die Datenverbindung vergeben und die entsprechende Datenquelle sowie den Typ „OpcUa“ angeben.

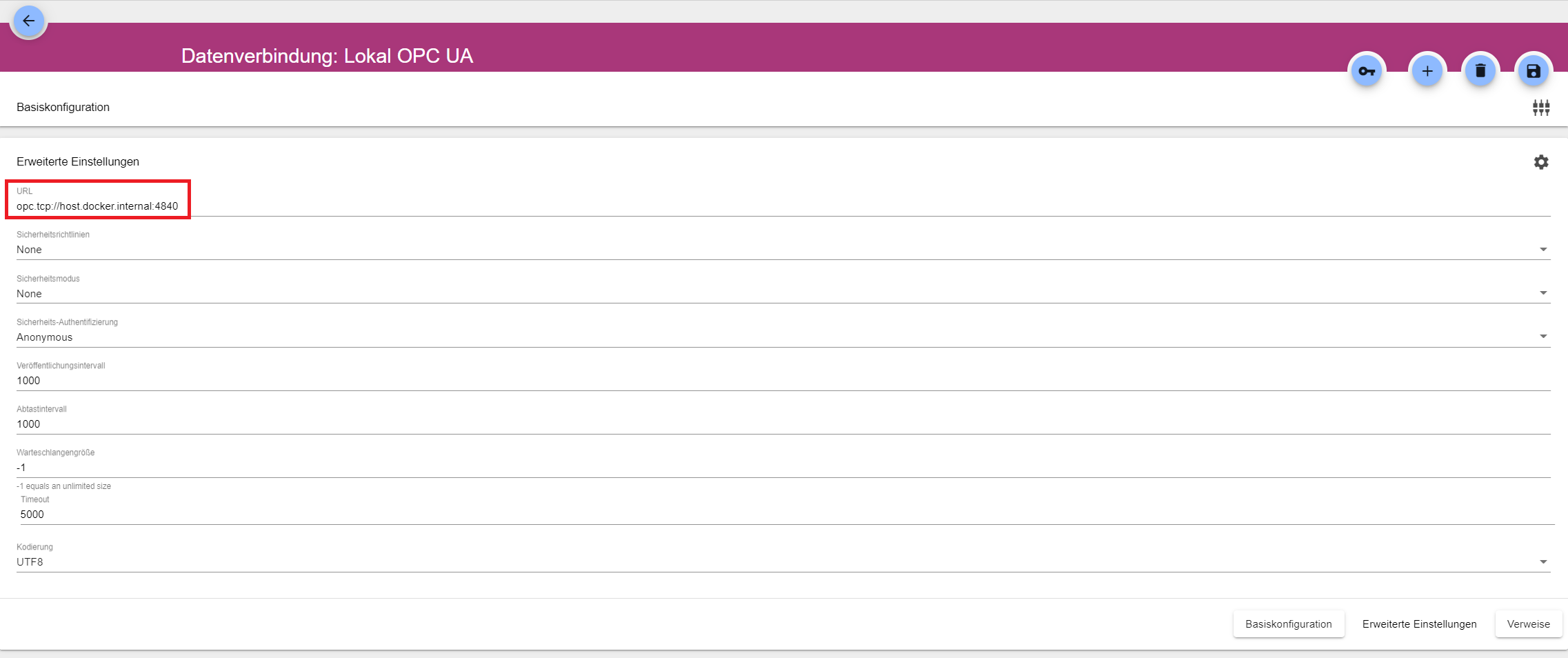

  2. Über „Erweitere Einstellungen“ die URL-Adresse „opc.tcp://localhost:4840“ angeben und über das Diskettensymbol speichern

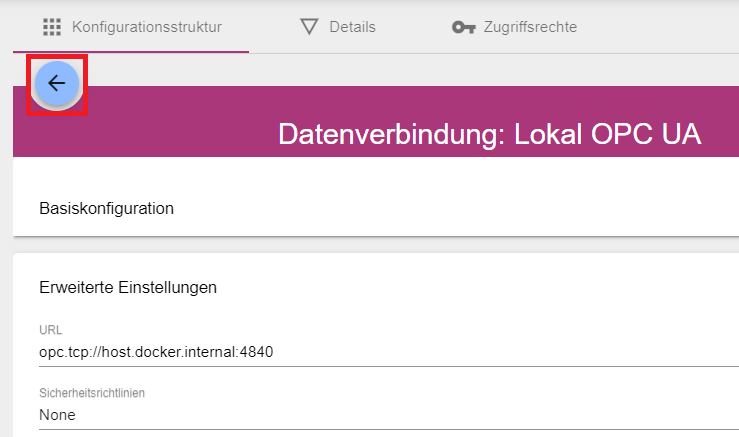

  3. Über den Pfeil zweimal auf zurück klicken

Note

Nun müssen die Änderungen, die in der audako Plattform getätigt wurden, ins Gerät geschickt werden.

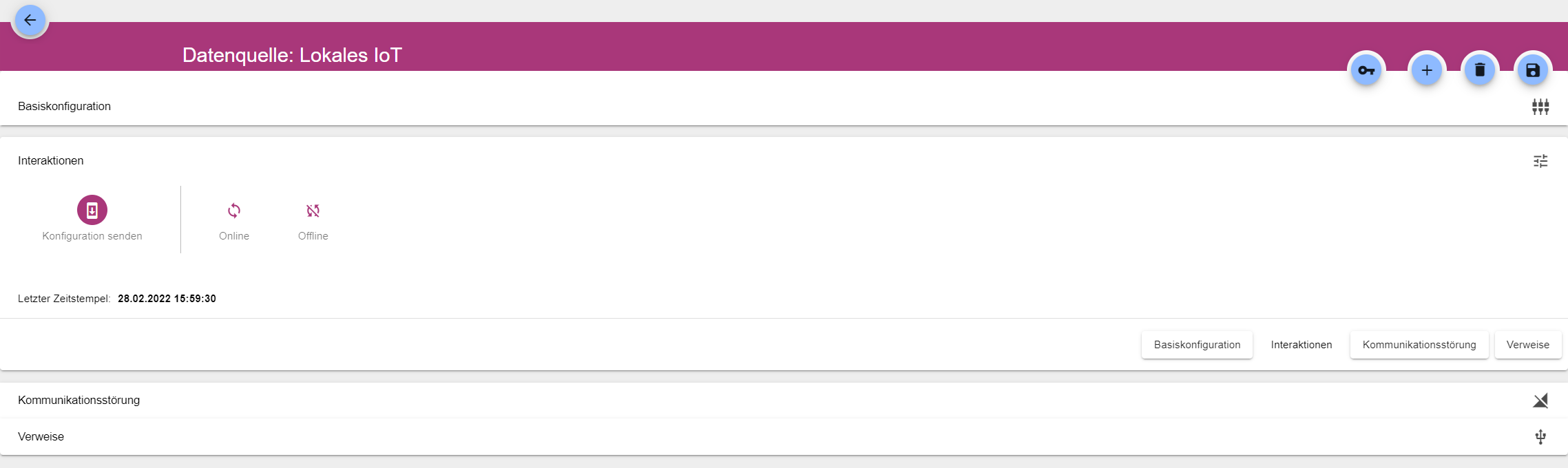

  1. Über die Konfigurationsstruktur die Schaltfläche Datenquelle anwählen

  2. Über „Interaktionen“ die Schaltfläche „Konfiguration senden“ auswählen und speichern → Eine Bestätigung taucht nun auf, das die Information gesendet wurde. Die Einstellungen der audako Plattform sind nun zum Edgegateway übermittelt worden.

Signal anlegen

  1. Nach Anlage der Datenquelle und -verbindung, wird das Signal über die Konfigurationsstruktur angelegt

  2. Über die Konfigurationsstruktur die Schaltfläche „Signal“ anwählen Name für das Signal vergeben, Signaltyp auswählen, Datenquelle und -verbindung zuordnen und OPC UA Wert des audako Edgegateway Signals browsen. Die Adresse des Signals wird automatisch angegeben.

  3. Um Ihr Signal innerhalb der Datenquelle bekannt zu machen, müssen Sie die Konfiguration an diese schicken, dies können Sie für mehrere Signale zeitgleich erledigen und muss nicht nach jedem Signal erfolgen aber vor der Nutzung eines Signals. Wurde die Konfiguration nicht gesendet können keine Werte übermittelt werden. Sie senden die Konfiguration, indem Sie links über den “Datenquellen-Chip” hovern und auf das <img src=” ../../images/faq/faq-content/howToLinkADataSource/sendConfigIcon.png> Icon für Datenquelle senden klick.

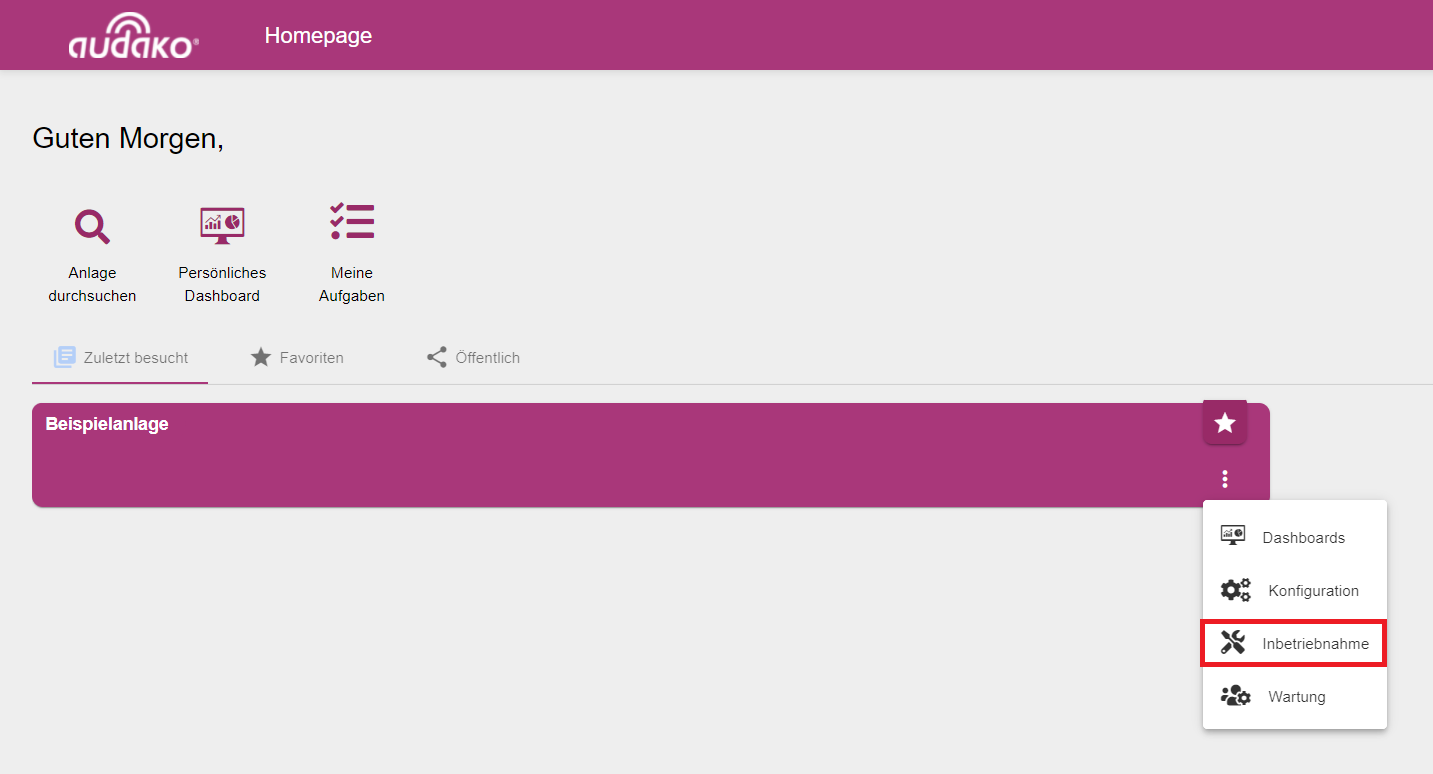

../../_images/Comissioning.png

Optional: Signal im Dashboard visualisieren

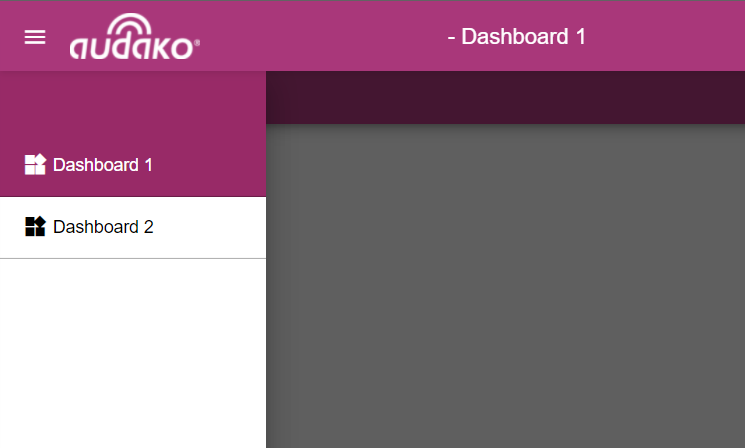

  1. Öffnen Sie zunächst das jeweilige Dashboard.

    ../../_images/DashboardClient.png

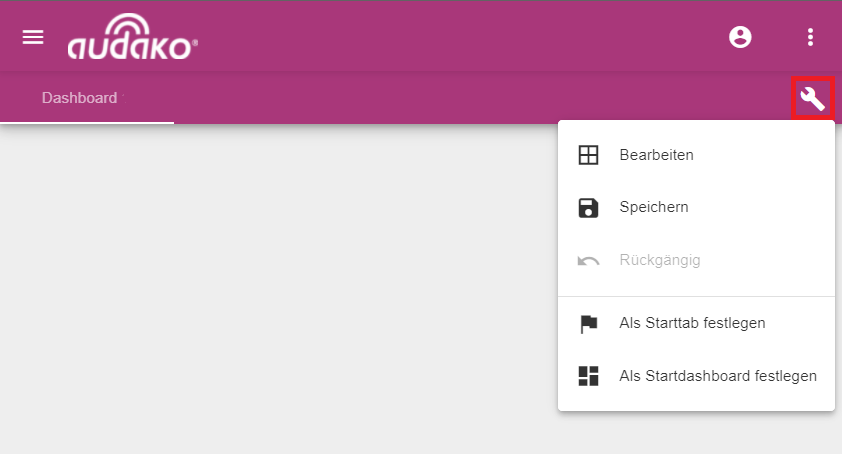

  2. Über das Schraubenschlüsselsymbol öffnet sich ein Menü, über das Sie in den Bearbeitungsmodus des Dashboards gelangen. Dort können neue Widgets hinzugefügt, positioniert und bearbeitet werden.

    ../../_images/DashboardSettings.png

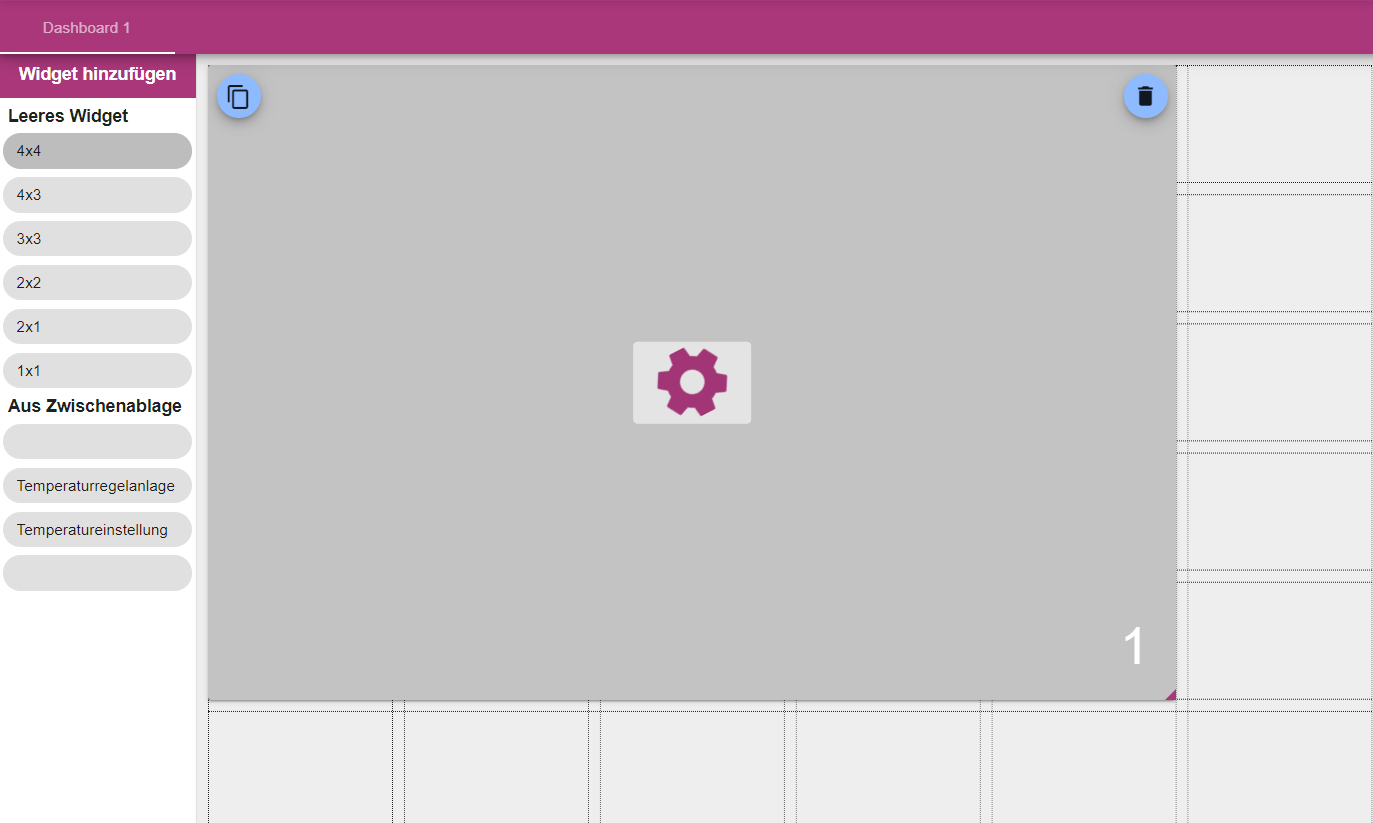

  3. Klicken Sie nun auf das Zahnrad und wählen Sie Ihr gewünschtes Widget, eine übersicht aller Ihnen verfügbaren Widgets erhalten Sie hier: ‘Widgets’.

    ../../_images/DashboardAddWidgets.png

Note

Herzlichen Glückwunsch! Sie haben Ihr Signal in die Cloud gebracht.
