Landkarte¶

Benutzung¶

Mit der Landkarte visualisieren Sie eine OpenStreetMap Karte mit unterschiedlichen Markern und Icons. Sie können so Ihre Objekte/Anlagen optimal darstellen und immer auf einen Blick sehen, ob an dem von Ihnen ausgewählten Landmarke eine Störung (nicht quittiertes Ereignis) oder ähnliches vorliegt. Dies kann helfen, Mitarbeiter zu benachrichtigen, um schnell und effizient Probleme zu lösen. Wenn Sie einen Ihrer Marker anklicken, erhalten Sie zusätzliche Informationen und die Möglichkeit in ein entsprechendes Dashboard zu „springen“. Klicken Sie hierzu auf den Pfeil, der aus dem Kästchen zeigt.

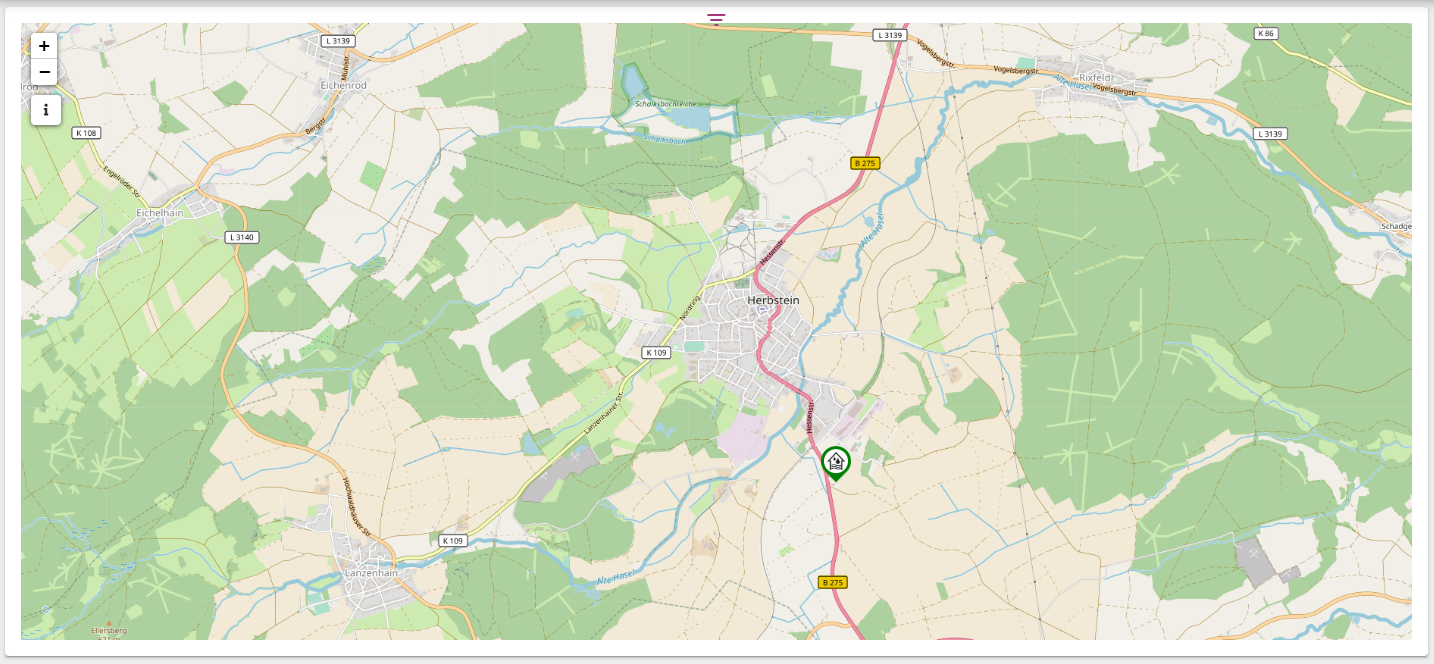

Landkarte mit Marker (Herbstein: Sitz der narz systems GmbH & Co. KG):

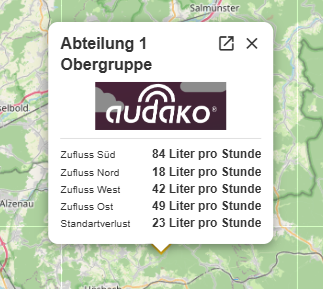

Landkarte mit Gruppenmarker und Hintergrundbild:

Konfiguration¶

Basiskonfiguration¶

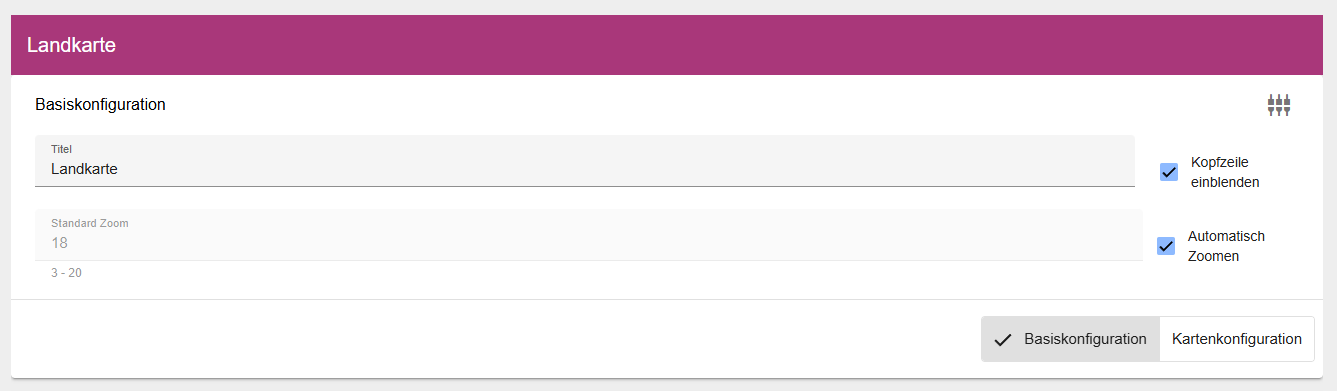

In der Basiskonfiguration der Landkarte vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.

Zoom: - Der Standard Zoom gibt den Zoomfaktor (3 - 20) an, in der die Landkarte nach Start des Widgets angezeigt wird. Je kleiner die Angabe, desto weiter wurde rausgezoomt. Der Zoom kann durch das Mausrad variabel verändert werden. - Automatisch Zoomen: Mit dieser Einstellung wird die Karte automatisch auf die Marker zentriert, sodass alle Marker sichtbar sind. Der Standard Zoom wird hierbei ignoriert.

Kartenkonfiguration¶

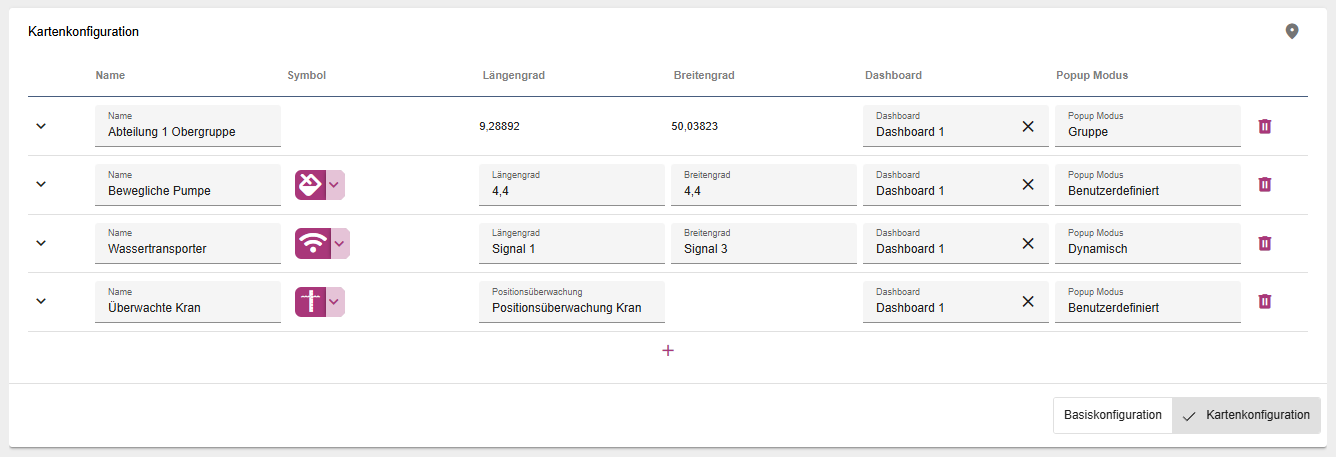

Im Reiter „Kartenkonfiguration“ können Sie die Position der Landkarte festlegen. Hierbei haben Sie die Wahl zwischen Gruppe, Benutzerdefiniert, Dynamisch und Positionsüberwachung. Um einen Marker auf der Landkarte hinzuzufügen, klicken Sie auf das „+“ Icon. Es öffnet sich ein Drop-down-Menü bei dem Sie die Wahl zwischen Gruppe, Benutzerdefiniert, Dynamisch und Positionsüberwachung haben. Je nach Auswahl können unterschiedliche Einstellungen vorgenommen werden, um die Marker individuell zu gestalten.

Option	Eigenschaft
Gruppe	Bei dieser Einstellung wird der Standort (Längengrad, Breitengrad), das Gruppenbild und die Beschreibung der jeweiligen Gruppe verwendet. Diese können unter Details oder Gruppe konfiguriert werden.
Benutzerdefiniert	Mit dieser Einstellung können die Längen- und Breitenangaben individuell im Widget gesetzt werden.
Dynamisch	Mit dieser Einstellung können die Längen- und Breitenangaben je aus einem Signal eingebunden werden. Das entsprechende Signal kann dynamisch aus einer GPS Quelle über das audako Edgegateway per SIM Karte zur audako Plattform gelangen. Mit diesem Modus können bewegende Objekte im Widget abgebildet werden.
Positionsüberwachung	Mit dieser Einstellung können Sie die Position eines Markers überwachen lassen. Hierzu muss ein Signal ausgewählt werden, welches die Position des Markers enthält. Sobald das Signal einen neuen Wert empfängt, wird die Position des Markers auf der Karte aktualisiert. Diese Einstellung ist besonders nützlich, um die Bewegung von Objekten in Echtzeit zu verfolgen.

Nachdem Sie die gewünschte Option ausgewählt haben, können folgende Einstellungen für Ihre Marker vorgenommen werden. Klicken Sie hierzu auf einen Kartenkonfigurationseintrag:

Jeder Markertyp hat spezifische Felder im Abschnitt Marker:

Gruppe¶

Name — wird automatisch von der Gruppe übernommen
Symbol — wird von der Gruppe übernommen
Längengrad / Breitengrad — werden von der Gruppe übernommen
Dashboard — Dashboard, das über den Marker geöffnet werden kann
Popup Modus — legt fest, welche Inhalte im Popup angezeigt werden

Benutzerdefiniert¶

Name — manuell vergeben
Symbol — manuell auswählen
Längengrad / Breitengrad — manuell eingeben
Dashboard — Dashboard, das über den Marker geöffnet werden kann
Popup Modus — legt fest, welche Inhalte im Popup angezeigt werden

Dynamisch¶

Name — manuell vergeben
Symbol — manuell auswählen
Längengrad — Signal auswählen, das den Längengrad liefert
Breitengrad — Signal auswählen, das den Breitengrad liefert
Dashboard — Dashboard, das über den Marker geöffnet werden kann
Popup Modus — legt fest, welche Inhalte im Popup angezeigt werden

Positionsüberwachung¶

Name — manuell vergeben
Positionsüberwachung — Signal auswählen, das die Position übermittelt
Dashboard — Dashboard, das über den Marker geöffnet werden kann
Popup Modus — legt fest, welche Inhalte im Popup angezeigt werden

Der Status der Positionsüberwachung wird direkt auf dem Marker als farbiger Kreis angezeigt:

Roter Kreis — Ereignis aktiv, das Objekt hat die überwachte Position verlassen
Grüner Kreis — Ereignis aktiv, das Objekt befindet sich innerhalb der Position
Grauer Kreis — Ereignis inaktiv

Note

Das Widget zoomt automatisch so, dass alle Marker optimal sichtbar sind. Eine manuelle Zoom-Einstellung ist nicht mehr notwendig.

Anwendungsbeispiel: Ein GPS-fähiger Messwagen auf einer Baustelle wird über die Positionsüberwachung gesichert. Verlässt der Wagen nachts das definierte Baustellengelände — z. B. weil er weggerollt oder entwendet wurde — wird sofort ein Ereignis ausgelöst und im Widget als roter Kreis angezeigt. So kann das Sicherheitspersonal umgehend reagieren.

Badge¶

Aktiviert: Aktiviert oder deaktiviert das Badge, Badge ist ein kleines Symbol, welches auf dem Marker angezeigt wird.
Typ: Signal oder Ereignis, welches auf dem Marker angezeigt wird. Bei Signalen wird der Wert in der Blase oberhalb des Markers angezeigt, bei Ereignisdefinitionen die Anzahl der aktiven Ereignisse.
Signal (Nur bei Typ Signal): Wählen Sie das gewünschte Signal aus, klicken Sie hierzu auf das Eingabefeld es öffnet sich das Entity-Select Fenster.
Filter (Nur bei Typ Ereignis): Wählen Sie zunächst nach welcher Entität gefiltert wird. Hierzu können Sie zwischen Gruppen, Ereigniskategorien und Ereignisdefinitionen wählen. Anschließend können Sie die gewünschte Entität auswählen, klicken Sie hierzu auf das Eingabefeld es öffnet sich das Entity-Select Fenster.

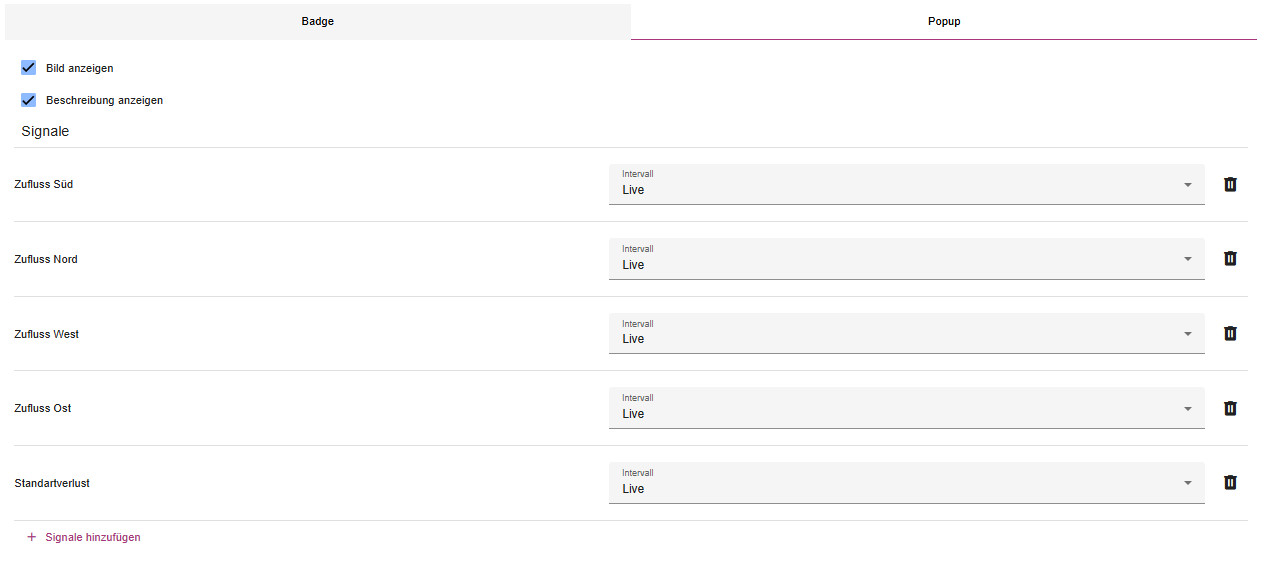

Unter dem Reiter „Popup“ können Sie Signale hinzufügen und ein individuelles Aufzeichnungsintervall wählen. Wenn der Marker als „Gruppe“ angelegt wurde kann zusätzlich bestimmt werden, ob das „Bild“ und die „Beschreibung“ mit angezeigt werden sollen.
