Widget: Zeitschaltplan

Benutzung

Das „Zeitschaltplan“-Widget dient zur Planung von Terminen für Schaltoperationen. Hierzu benötigt man eine zuvor angelegte Operation. Diese Operation benötigt ein analoges oder digitales Ausgangs-Signal.

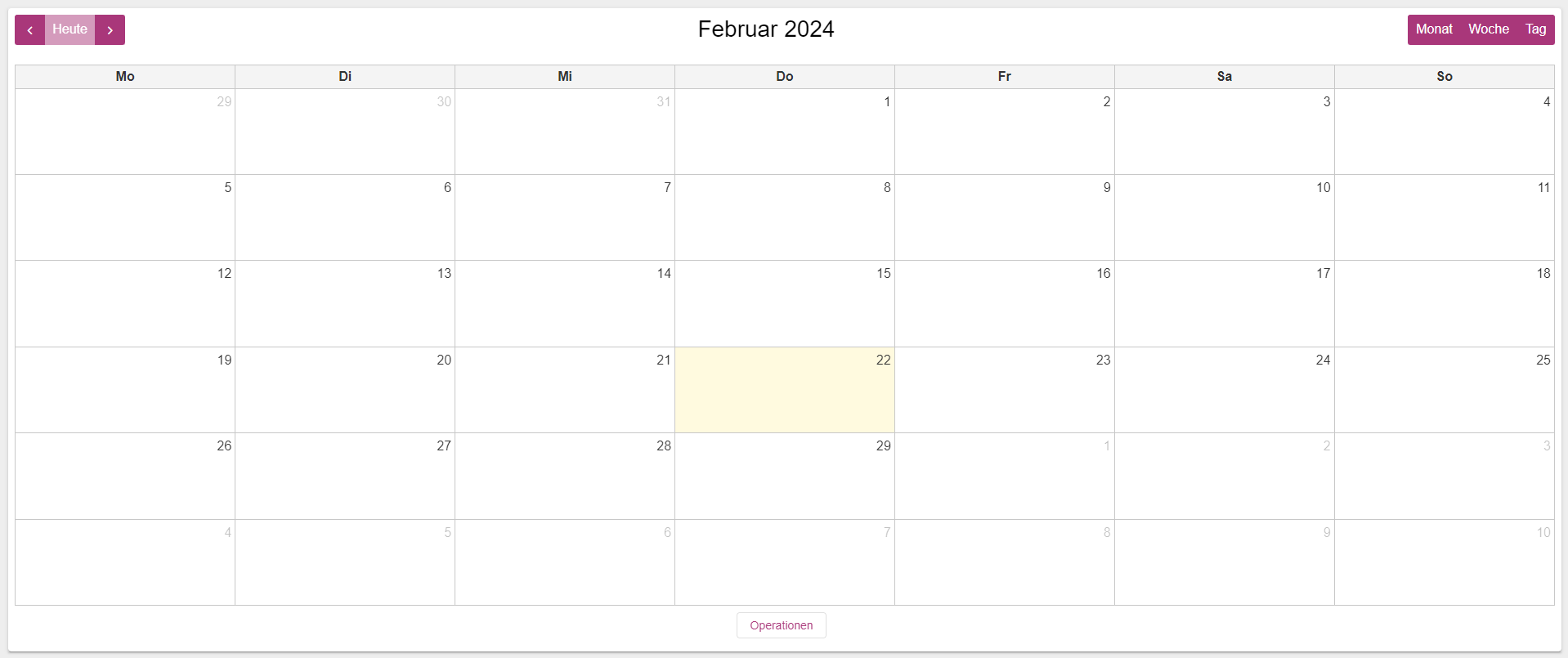

Normale Kalenderansicht

../../../../../../_images/switchScheduleWidgetBasic.png

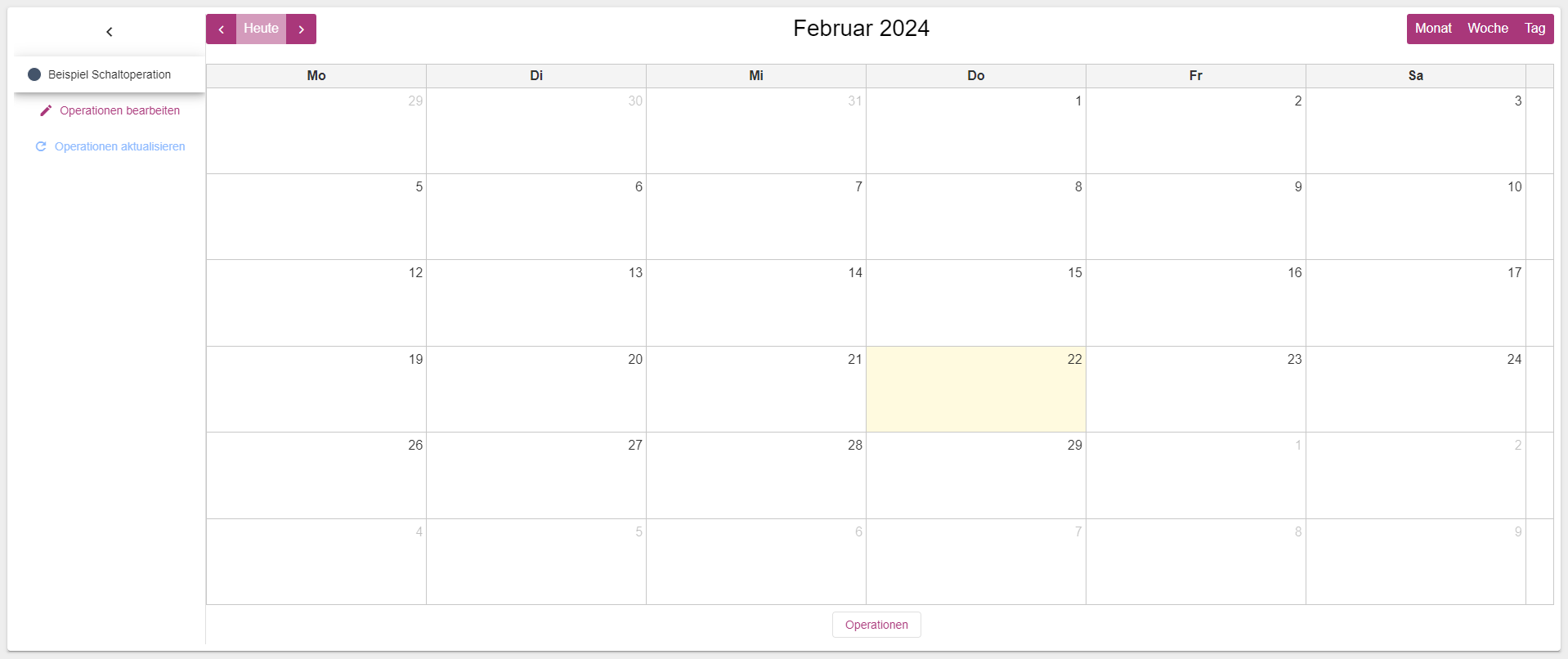

Auswahl der entsprechenden Operation

../../../../../../_images/switchScheduleWidgetSelectSchedule.png

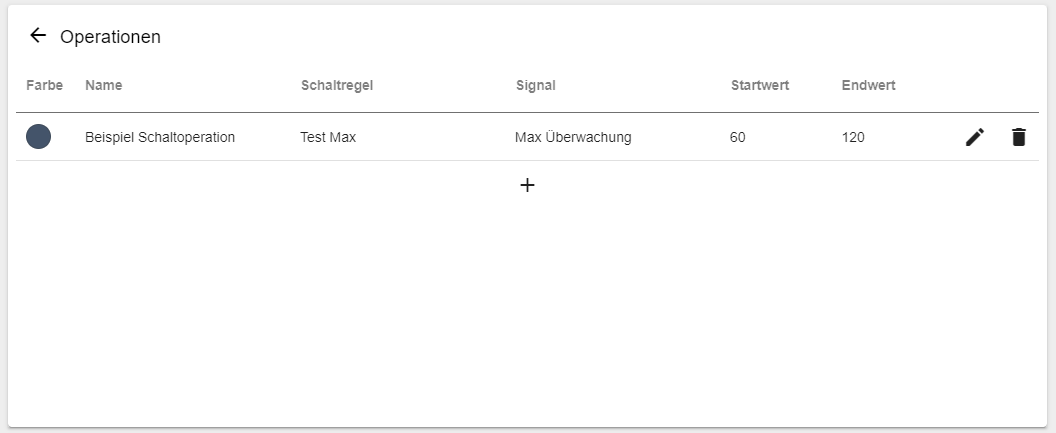

Bearbeitung der entsprechenden Operation

../../../../../../_images/switchScheduleWidgetEditSchedule.png

Wenn Sie das Plussymbol anklicken, öffnet sich ein Konfigurationsdialogfenster, das es Ihnen ermöglicht, eine neue Operation zu erstellen.

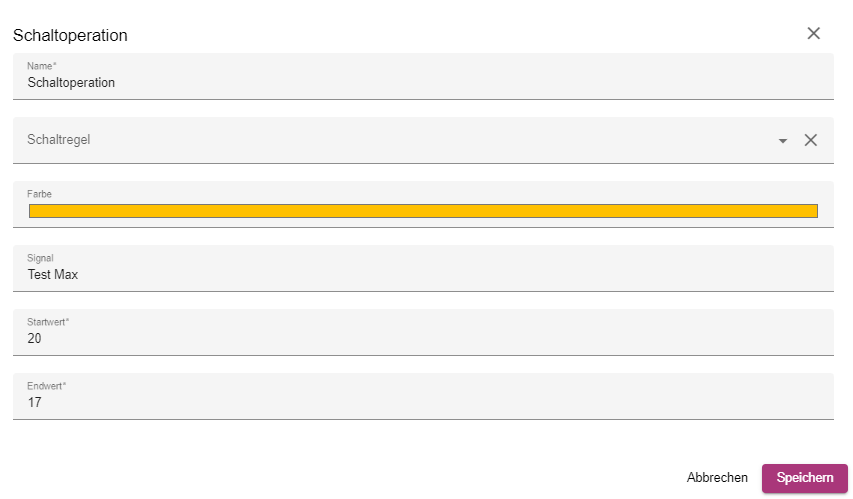

Nachdem Sie eine Operation erstellt haben, können Sie diese bearbeiten, indem Sie auf das Stiftsymbol klicken. Dadurch gelangen Sie zu einem Bearbeitungsdialogfenster, in dem Sie Ihre Operation anpassen können.

../../../../../../_images/editOperationMenu.png

Note

Die Ansicht der Bearbeitung ist auch als separates Widget verwendbar. Im Kapitel Widget: Schaltoperationenverwaltung ist die Funktionsweise beschrieben.

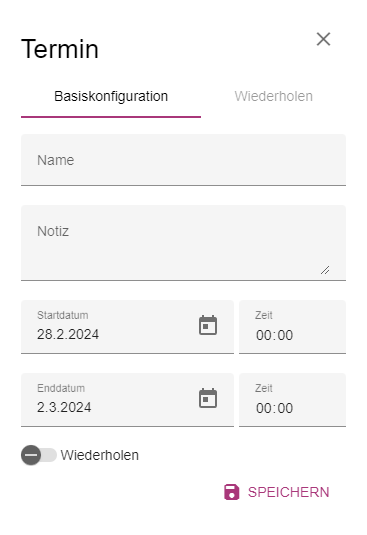

Möchten Sie Einen Termin festlegen, wählen Sie den Button „Operationen“ aus. Nun erscheint links ein Fenster, dass alle vorhandenen Operationen anzeigt. Dort wählen Sie die Operation aus, die Sie nutzen wollen und klicken im Kalender auf den Tag, an dem Sie den Termin beginnen wollen. Nun öffnet sich ein neues Fenster:

../../../../../../_images/switchScheduleWidgetCreateScheduleDate.png

Hier können Sie nun den Zeitrahmen des Termins festlegen. Außerdem können Sie eine Notiz zu diesem Termin eintragen.

Sollten Sie diesen Termin wiederholen wollen, haben Sie die Möglichkeit per Klick auf den Button „Wiederholen“ den Reiter „Wiederholen“ zu aktivieren.

../../../../../../_images/switchScheduleWidgetRepeatScheduleDate.png

Hier können Sie nun detailliert ein Intervall festlegen, in welchem Zeitraum Sie diesen Termin wiederholen wollen. Außerdem können Sie einen Zeitpunkt festlegen, bis wann diese Wiederholung durchgeführt werden soll.

Konfiguration

Basiskonfiguration

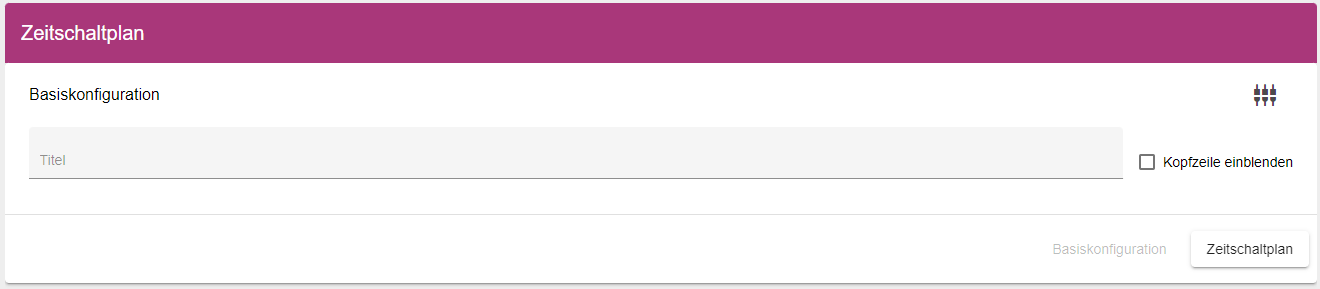

In der Basiskonfiguration des Zeitschaltplans vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.

../../../../../../_images/switchScheduleBasicConfig.png

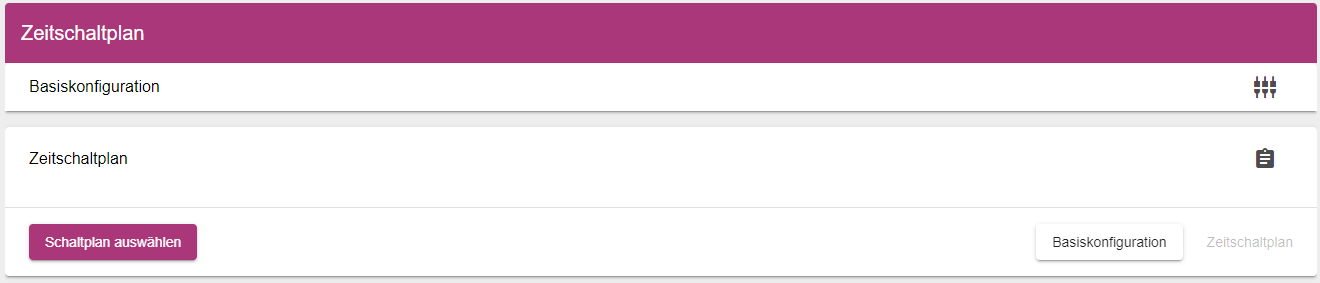

Zeitschaltplan

Über den Reiter „Zeitschaltplan“ können Sie nun einen Schaltplan auswählen. Klicken Sie hierfür auf „Schaltplan auswählen“, es öffnet sich das Entity-Select Fenster.
