Widget: Sollwerttabelle

Benutzung

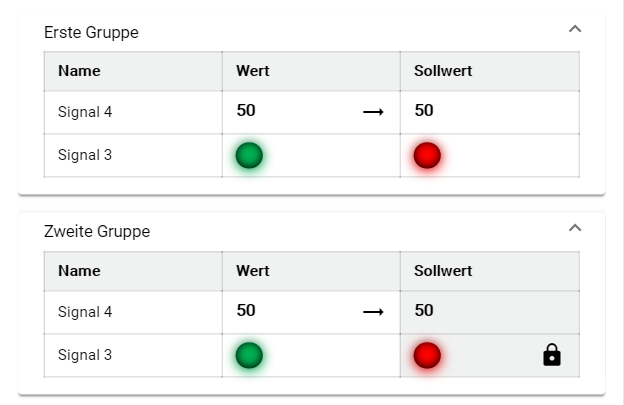

Die Sollwerttabelle wird dafür verwendet einen analogen oder digitalen Input „Wert“ („Name“ und Istwert des Signals) mit einem analogen oder digitalen Output „Sollwert“ zu vergleichen. Der Name des Sollwert-Signals wird hierbei nicht aufgeführt. Durch einen Klick auf den entsprechenden Sollwert kann dieser im Dashboard gesetzt werden. Die Sollwerttabelle kann in mehrere Gruppen unterteilt werden.

Note

Wird der Sollwert neu gesetzt, kann anhand eines grünen oder roten Pfeiles die Tendenz des folgenden Istwertes beobachtet werden.

---

Konfiguration

Basiskonfiguration

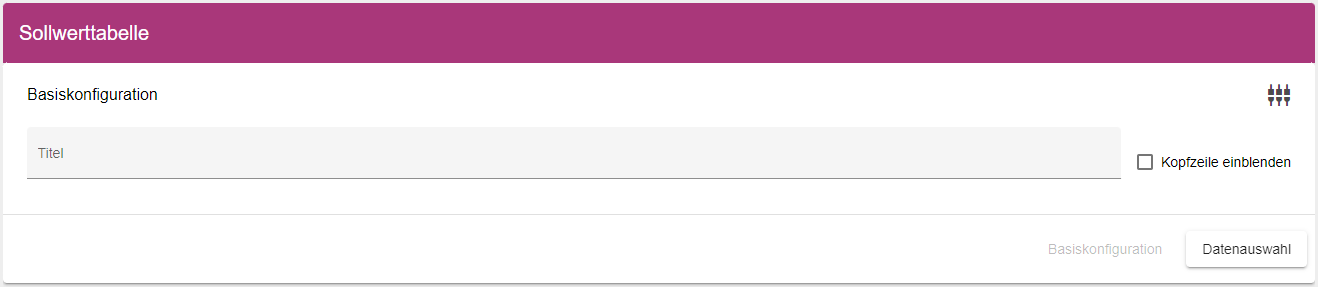

In der Basiskonfiguration der Sollwerttabelle vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.

Datenauswahl

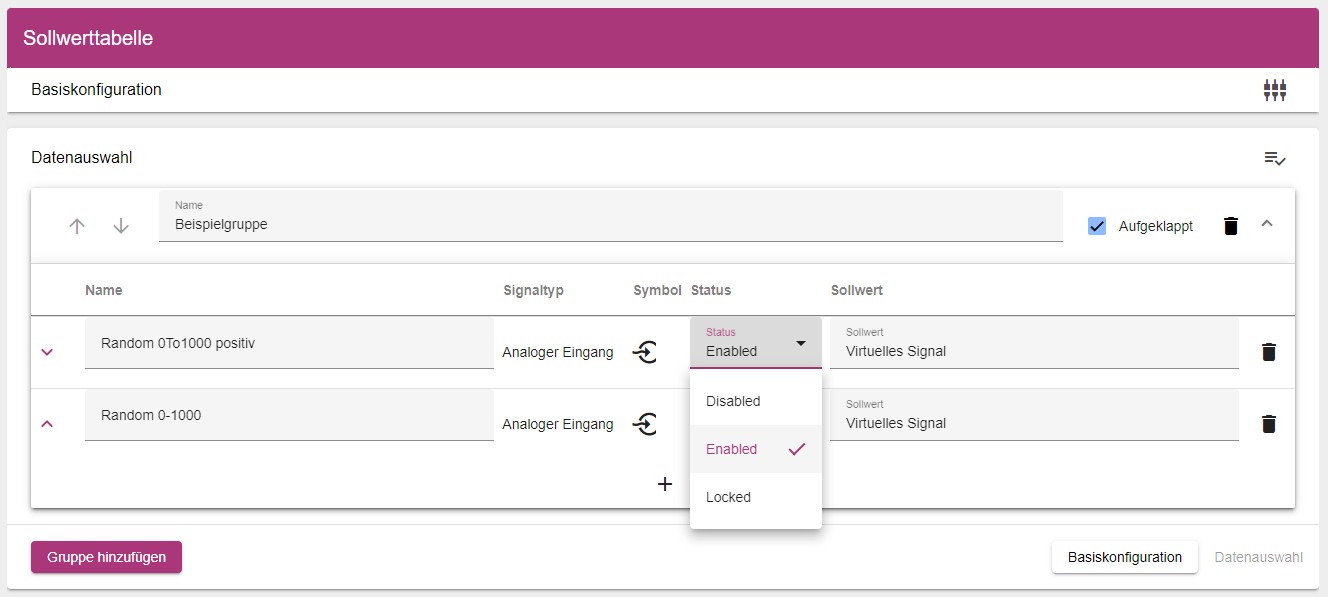

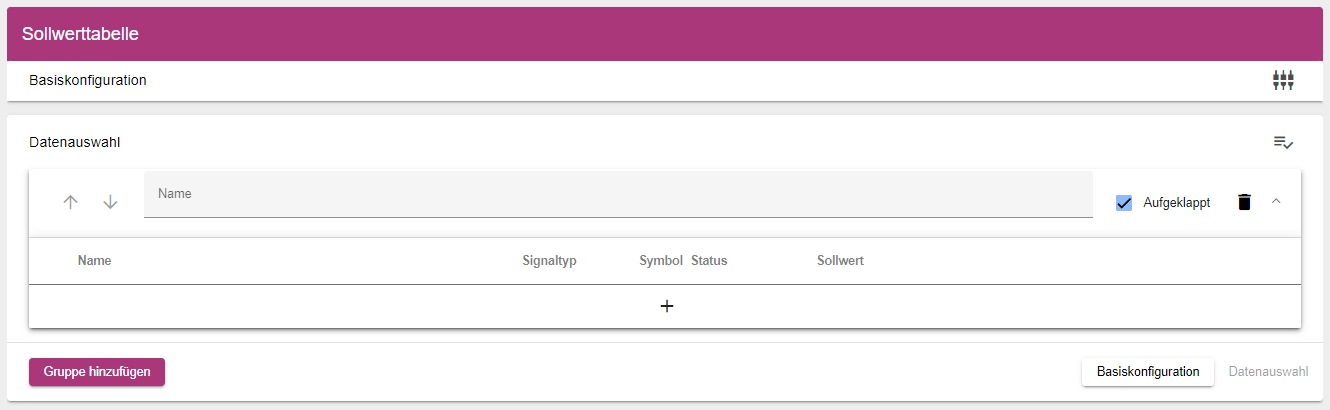

Im Reiter „Datenauswahl“ können Sie analoge und digitale Signale gruppieren und auswählen. Die Signale werden in der jeweiligen Liste einer Gruppe zugeordnet. Um ein Signal hinzuzufügen, klicken Sie auf das Plus-Symbol einer Gruppe. Es öffnet sich das Entity-Select Fenster. Über den Button „Gruppe hinzufügen“ können Sie weitere Gruppen hinzufügen. Die Reihenfolge der Gruppen und Signale kann über die Pfeile angepasst werden. Für jedes Signal kann der angezeigte Name, ein Status und ein Sollwert definiert werden.

Das Sollwert-Signal kann durch diese drei Einstellungen im Dashboard verändert werden:

Disabled	Enabled	Locked
Der Sollwert kann im Dashboard nicht verändert werden.	Der Sollwert kann im Dashboard durch eine Neueingabe verändert werden.	Der Sollwert kann erst durch Klick auf das Schlosssymbol und einer nachfolgenden Neueingabe verändert werden. Das Schloss verhindert eine versehentliche Neueingabe des Sollwertes.
