Mit Prozessbildern können Sie Ihre Anlage mit Animierten Bilder Visualisieren, diese können Prozessinformationen der Anlage wiedergeben und zur Steuerung von Prozessen verwendet werden.

Für das Zeichnen von Prozessbildern empfehlen wir „Inkscape“, dies Ist eine kostenfreie Anwendung zum Zeichnen von Vektorgrafiken. Für Inkscape stellen wir unser Tool (Plugin) “audako Animator” zur verfügung, hierfür empfehlen wir eine Einweisung in dessen Arbeitsprozesse.

Mit Prozessbildern ist es möglich eigene Objekte, Anlagen, Gebäude oder auch Abläufe in der audako-Plattform besser darzustellen und diese auch zu animieren. Zusätzlich können in diesen Bildern auch aktuelle Ist- oder Sollwerte, eine Chargennummer oder beliebige andere Informationen eingebettet werden. Mithilfe von Signalen können diese Informationen entweder angezeigt oder zur Steuerung einer Animation verwendet werden (z.B. Tür offen → Digitaleingang auf Wert 1 → Anlage wird in der audako-Plattform mit offener Tür dargestellt).

Note

Zu Beginn wird ein beliebiges animiertes Inkscape Prozessbild als .svg Datei erstellt und gespeichert. Anschließend kann es in die audako-Plattform hochgeladen und im Dashboard innerhalb des Prozessbild-Widgets verwendet werden.

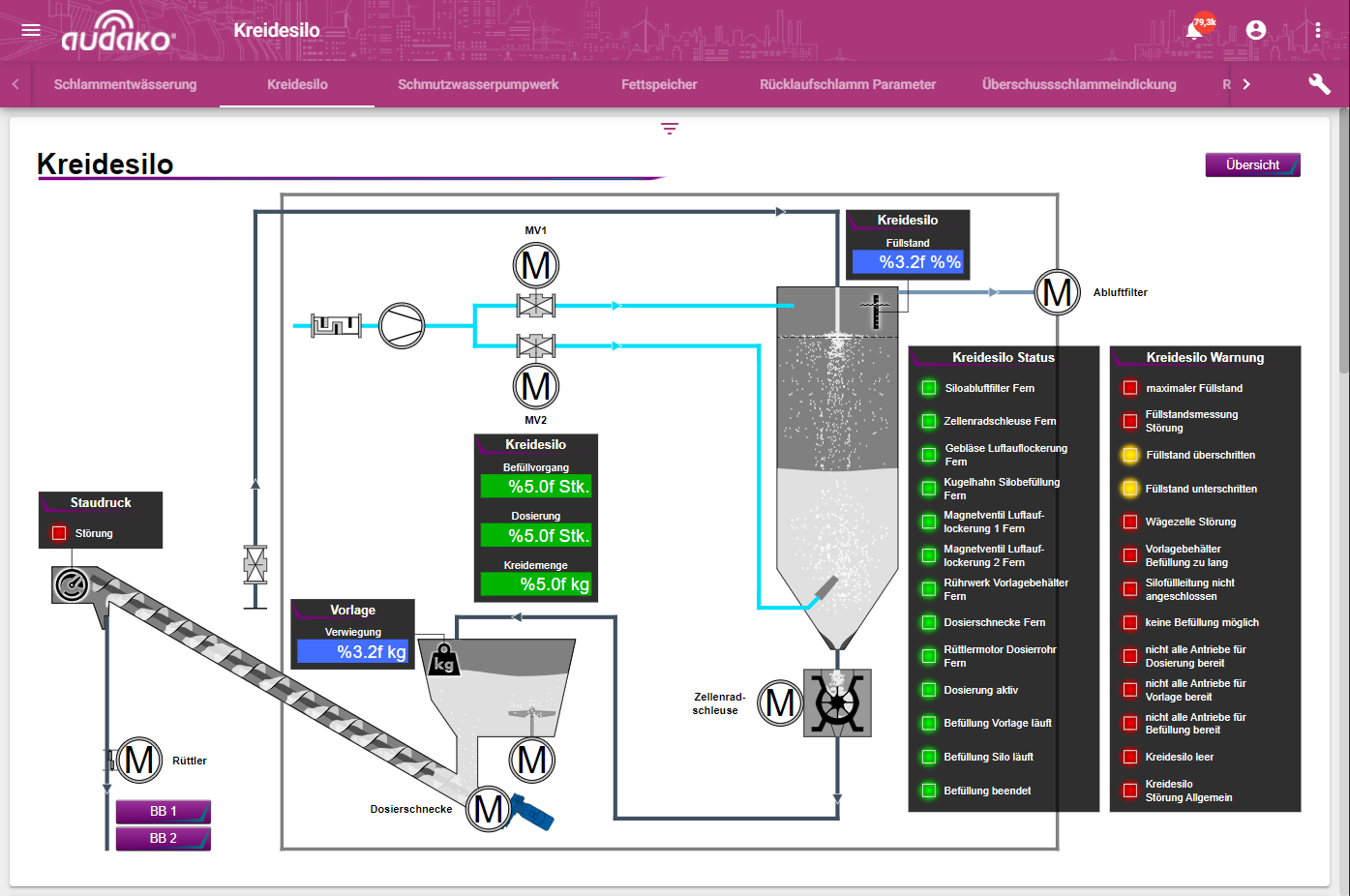

Beispiele von Prozessbildern
