Füllstandsmessinstrument¶
Benutzung¶

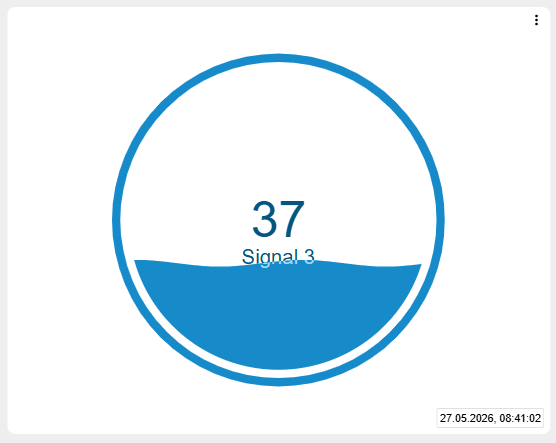

Das Widget zeigt die Daten des ausgewählten analogen Signals als Welle an. Je nach Wert und den festgelegten Grenzen ändert sich dabei der Füllstand des Kreises. Der zuletzt empfangene Zeitstempel des Signals wird im Widget angezeigt.
| Symbole | Beschreibung |
|---|---|
 |
Menü-Schaltfläche, über die alle weiteren Widget-Aktionen (Bedingungen verwalten, Signalhistorie) aufgerufen werden können. |
 |
Kann über „Bedingungen verwalten" (siehe unten) eingestellt werden. Ermöglicht es, die im Signal eingestellten Bedingungen zu bearbeiten. |
 |
Kann über „Signalhistorie verwenden" (siehe unten) eingestellt werden. Ermöglicht es einzusehen, welche Änderungen das Signal erfahren hat. |
 |
Kann über „Signalhistorie verwenden" (siehe unten) eingestellt werden. Ermöglicht es, den Signalverlauf innerhalb des Tages als Diagramm einzusehen. |
Konfiguration¶
Basiskonfiguration¶

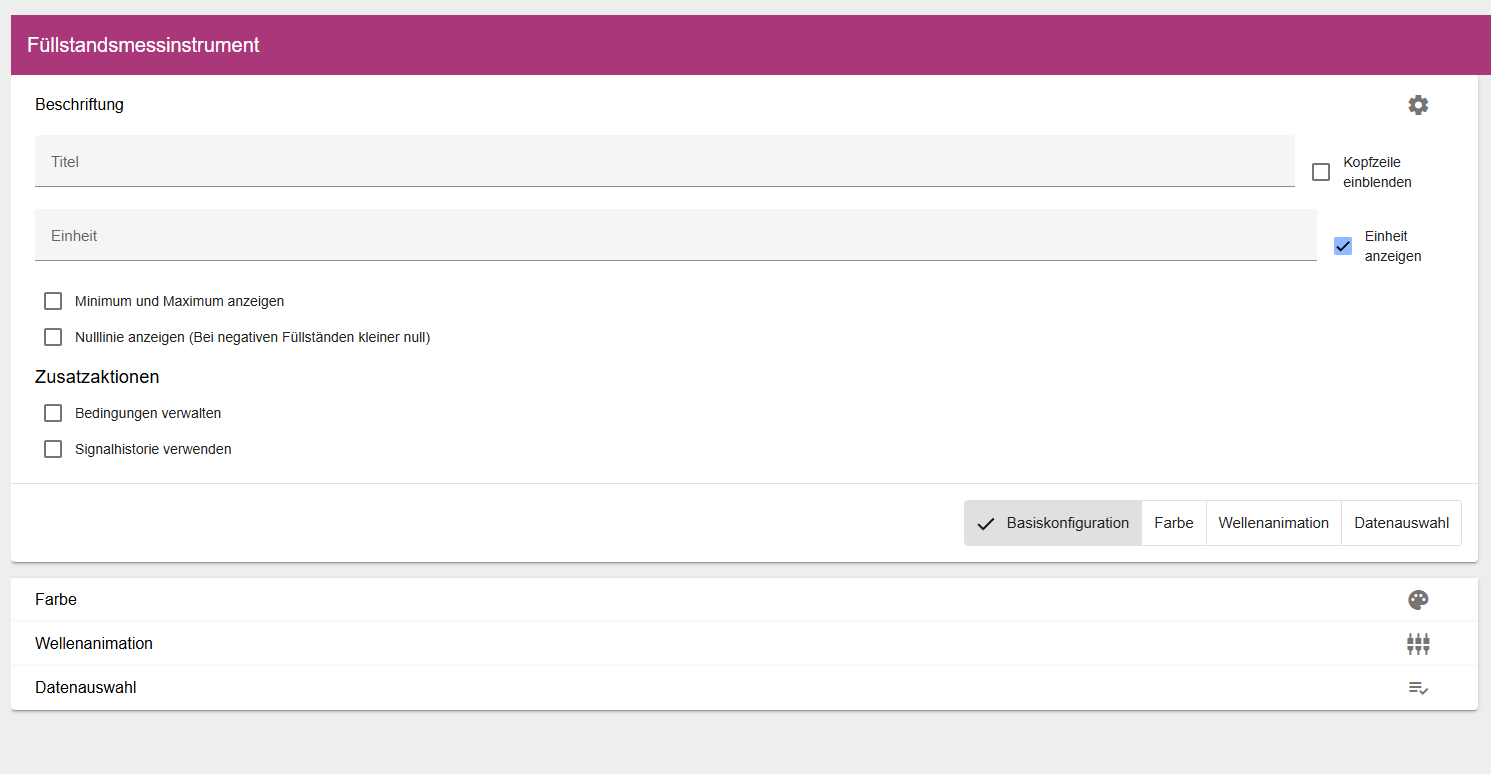

In der Basiskonfiguration des Füllstandsmessinstruments vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Mithilfe der Einheit können Sie einen Suffix hinzufügen, der hinter dem Wert angezeigt wird. Wird keine Einheit angegeben, wird die Einheit des Signals übernommen. Zusätzlich können Sie festlegen, ob die Bedingungen und die Signalhistorie in dem Widget verfügbar sein sollen.
Farbe¶

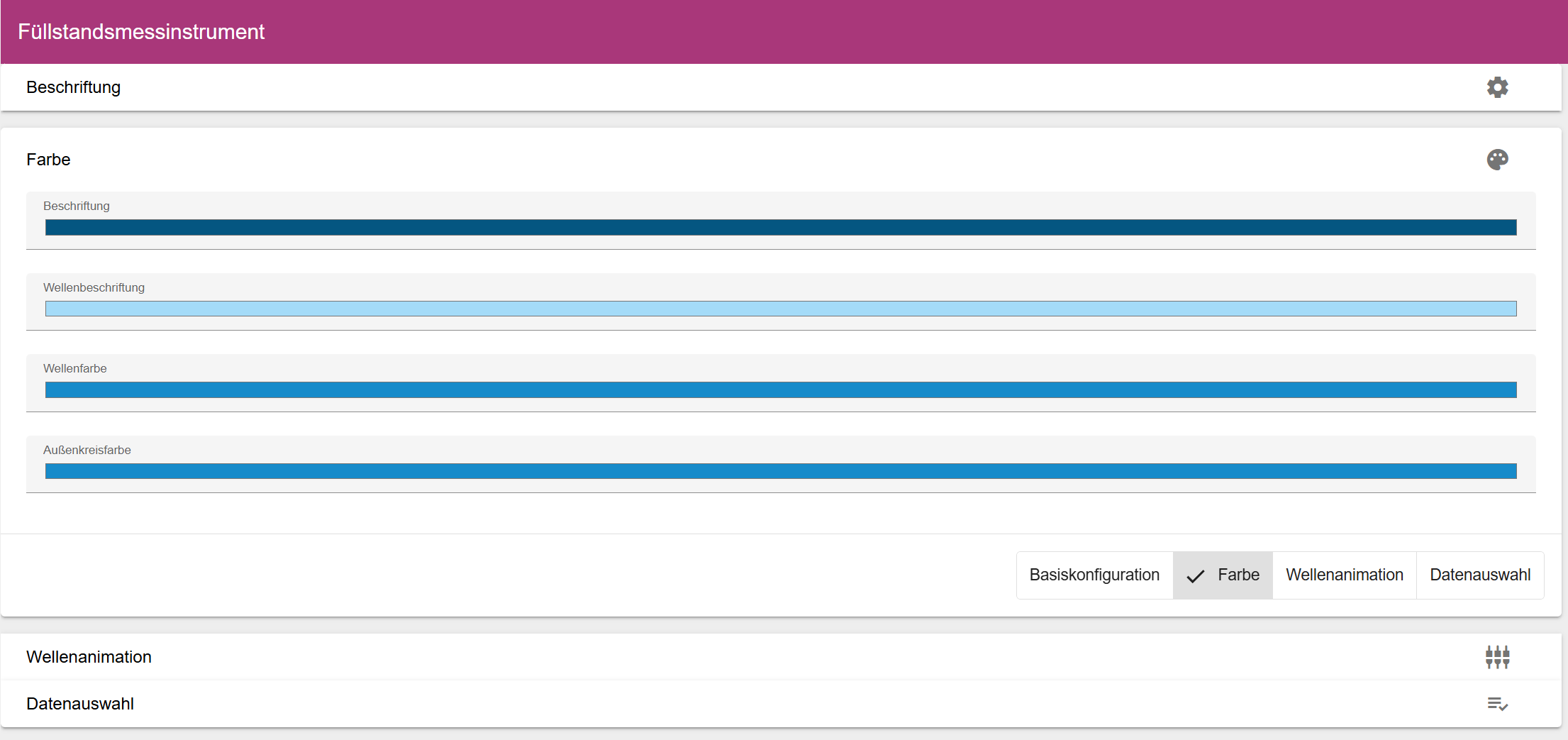

Im Reiter „Farbe“ können Sie die Färbung des Füllstandsmessinstruments anpassen. Folgende Farben können angepasst werden:
- Beschriftung
- Wellenbeschriftung
- Wellenfarbe
- Außenkreisfarbe klicken Sie auf das Feld der jeweiligen Farbe, um die Farbpalette zu öffnen.
Wellenanimation¶

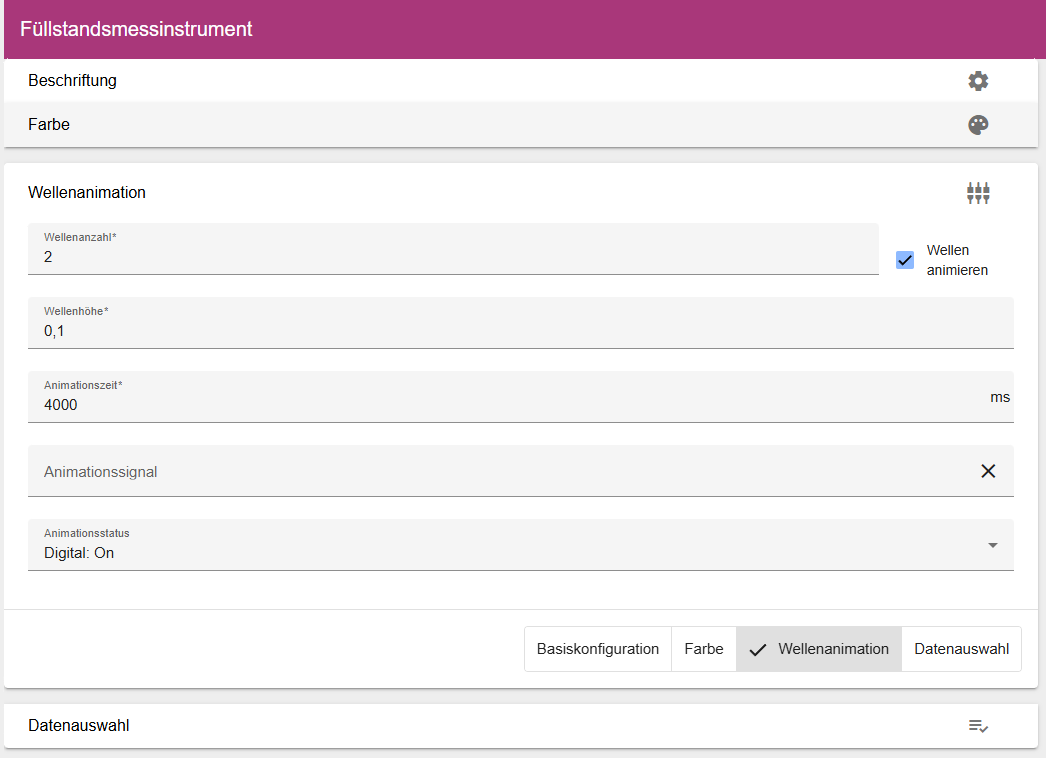

Im Bereich „Wellenanimation“ können Sie die Animation der Welle konfigurieren. Hier können Sie die Wellenanzahl und Höhe der Welle anpassen. Außerdem können Sie die Animationszeit der Wellen anpassen oder die Animation deaktivieren. Sie können auch die Wellen ein und ausschalten, per Signal, wenn Sie Animationssignal auswählen.
Verwendungsbeispiel für Animationssignal: Sie möchten die Animation der Welle nur dann aktivieren, wenn ein bestimmtes Ereignis eintritt, z.B. wenn der Füllstand einen kritischen Wert überschreitet oder sich gerade durch einen Zu- oder Ablauf ändert. In diesem Fall könnten Sie ein digitales Signal verwenden, das aktiviert wird, wenn der Füllstand über diesem kritischen Wert liegt oder eine Pumpe aktiv ist. Dieses Signal könnte dann als Animationssignal im Widget eingestellt werden, sodass die Wellenanimation nur dann sichtbar ist, wenn das Signal aktiv ist.
Signal¶

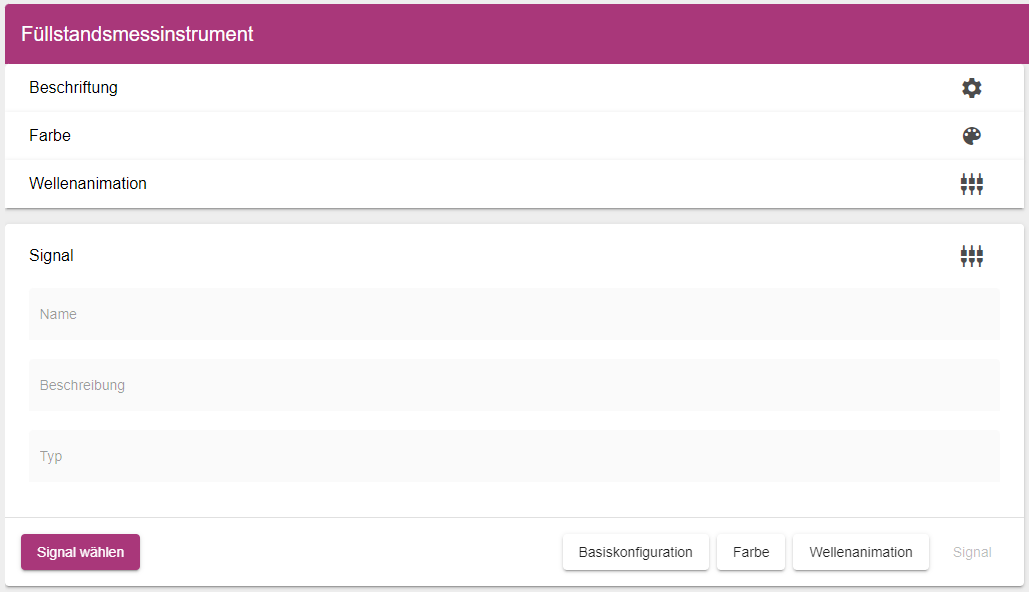

Unter dem Reiter „Signal“ müssen Sie nun noch ein analoges Signal auswählen. Klicken Sie hierzu auf „Signal wählen“, es öffnet sich das Entity-Select Fenster.
Vorschau¶

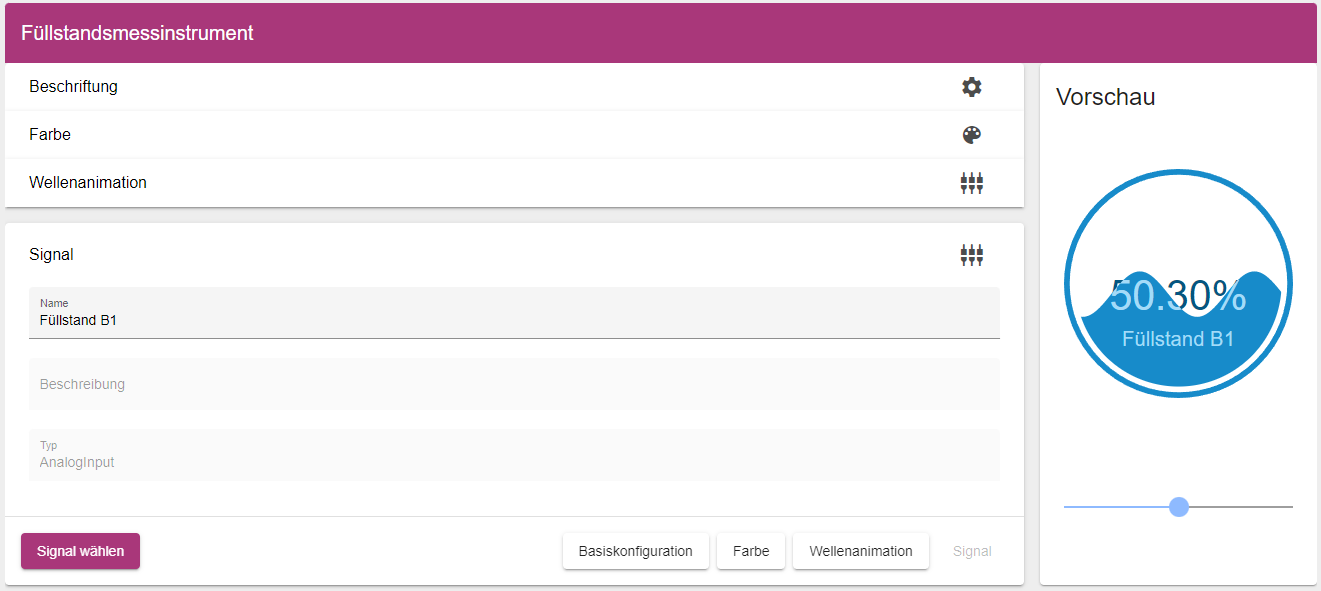

Beim Konfigurieren des Füllstandsmessinstruments haben Sie zahlreiche Optionen und eine Echtzeitvorschau, um die Veränderungen sofort zu visualisieren. Zusätzlich können Sie die Höhe des Messinstruments in der Vorschau manuell über einen Regler anpassen. Die Beschriftung des Füllstandsmessinstruments ist flexibel gestaltbar, sodass Sie den Signalnamen Ihren Anforderungen entsprechend anpassen können.
