Zeitschaltplan

Note

Ein Zeitschaltplan dient zur regel- und zeitbasierten Automatisierung Ihrer Anlage. Er wird für folgende Widgets benötigt: Widget: Zeitschaltplan und Widget: Schaltoperationenverwaltung

  1. Über die Auswahl der Schaltfläche „Zeitschaltplan“ kann ein bereits angelegter Zeitschaltplan bearbeitet werden. Über das Plus wird ein neuer Zeitschaltplan angelegt.

    ../../../../_images/configTimetableSymbol.png

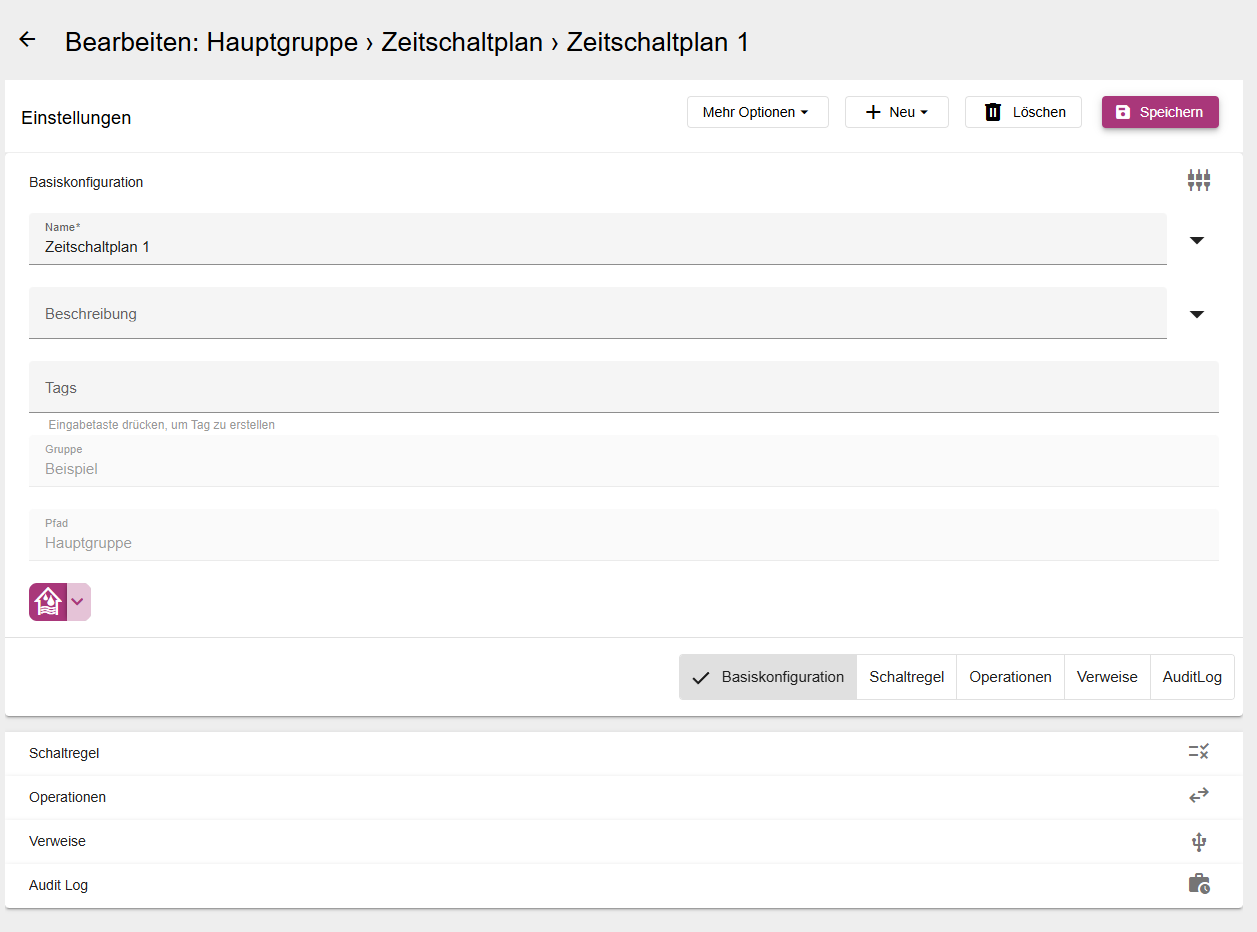

  2. Name des Zeitschaltplans in der Basiskonfiguration vergeben. Das Feld Beschreibung ist optional nutzbar. Das Feld „Gruppe“ zeigt, in welcher Gruppe dieser Zeitschaltplan angelegt wurde. Der Pfad wird systemseitig automatisch generiert.

    ../../../../_images/configTimetableBasicConfig.png

  3. Optional gewünschtes Icon aus dem Menü auswählen.

Schaltregeln

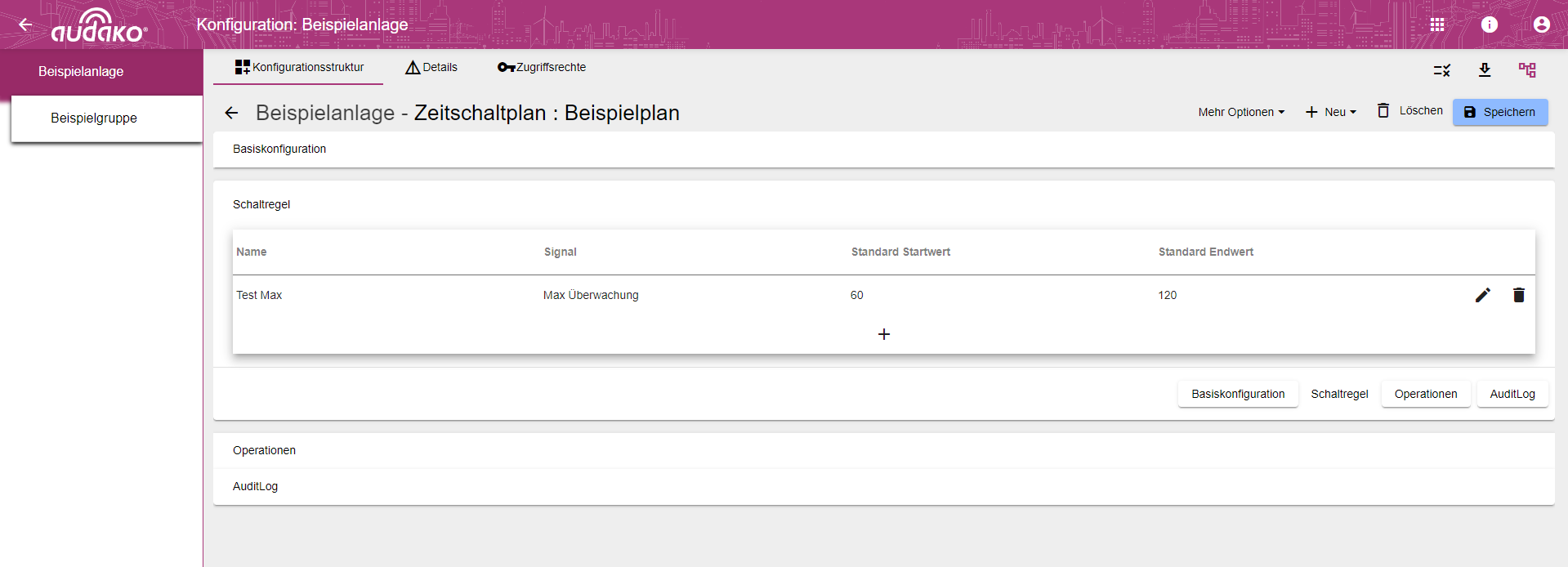

Über das Feld „Schaltregeln“ werden Bereiche für Standardwerte festgelegt.

../../../../_images/configTimetableSwitchingRule.png

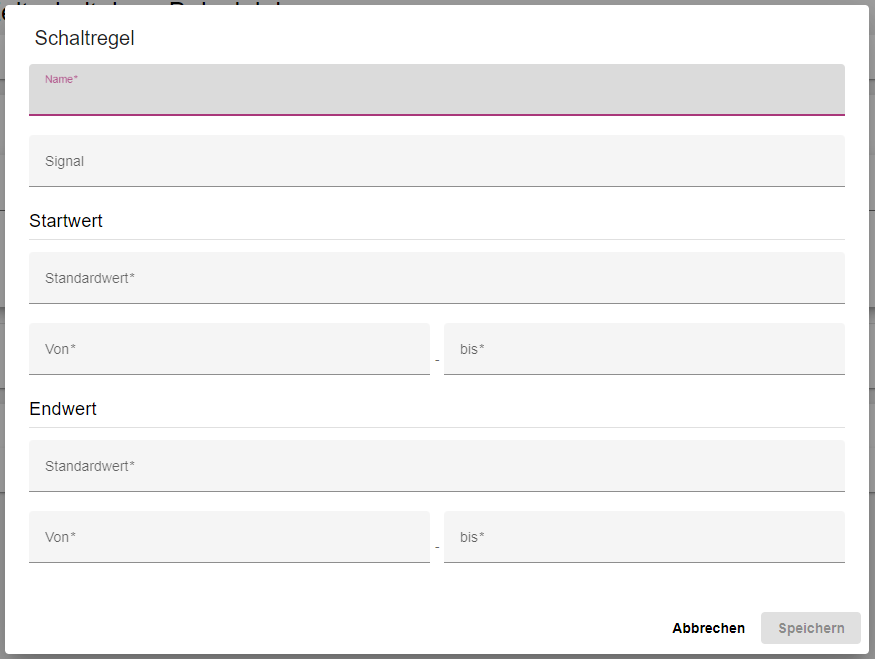

  1. Über das Plus wird eine neue Schaltregel hinterlegt.

  2. Den Namen der Regel vergeben.

    ../../../../_images/configTimetableSchwitchingRuleMenu.png

2. Im Feld „Signal“ öffnet sich ein weiteres Fenster, in dem ein zuvor angelegtes Signal ausgewählt werden kann.

../../../../_images/configTimeTableEntitySelect.png

3. Für den Start- und Endwert wird jeweils einen Standardwert eingetragen. In den Feldern darunter gibt man den Bereich an, in dem der Start- und Endwert liegen kann. Basierend auf dieser Einstellung wird festgelegt in welchem Bereich man bei den Schalteroperationen den Start und Endwert setzen kann.

Operationen

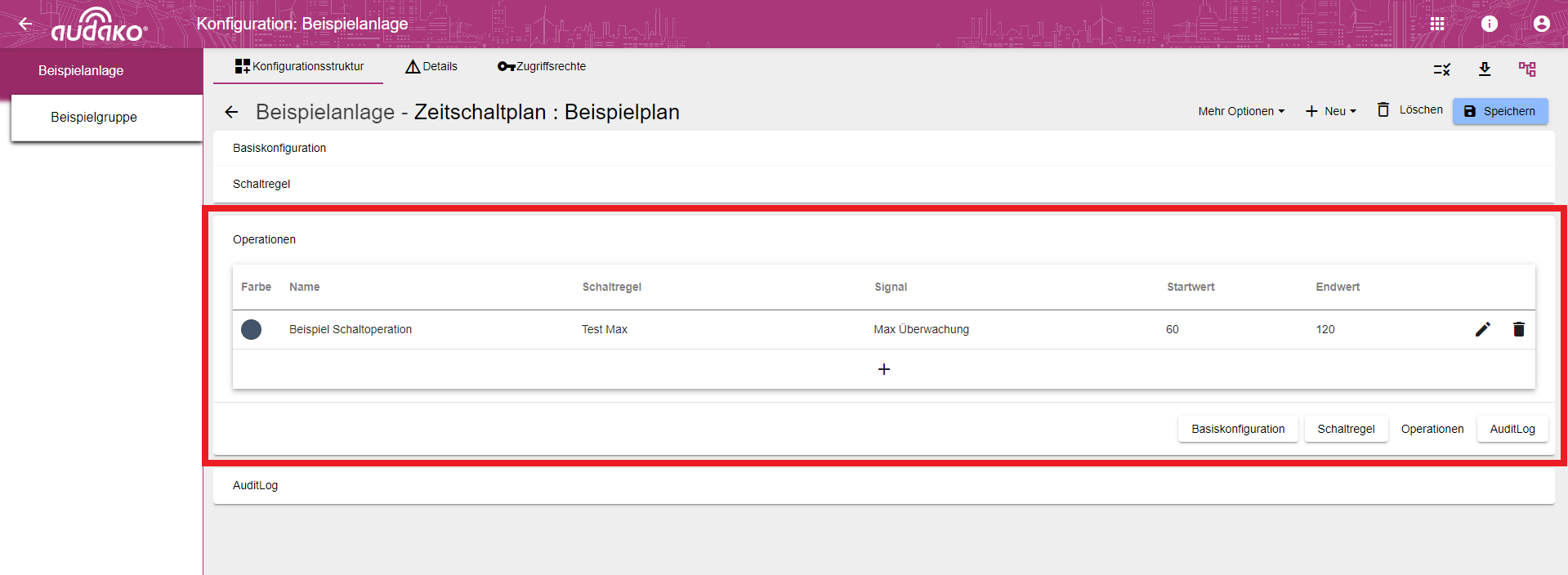

Im Feld „Operationen“ wird in einer Schaltregel eine Aktion festgelegt, die bei Aktivierung der Operation eintritt.

../../../../_images/configTimetableSwitchOperationMenu.png

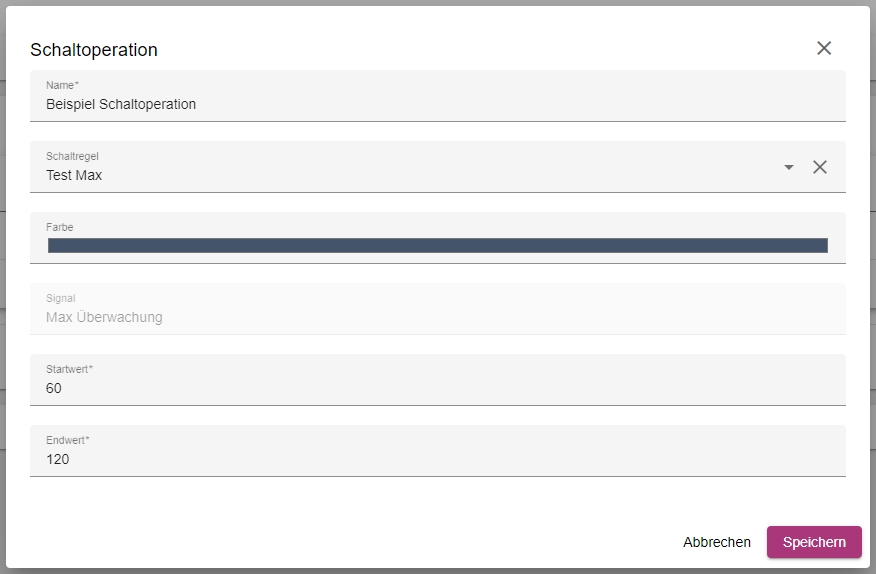

  1. Über das Plus wird eine neue Schaltoperation hinterlegt. Den Namen der Operation vergeben. Im Feld „Schaltregel“ kann man die vorher angelegte Schaltregel als Vorlage auswählen.

  2. Farbe auswählen.

  3. Im Feld „Signal“ öffnet sich ein weiteres Fenster, in dem ein zuvor angelegtes Signal ausgewählt werden kann. Dies funktioniert nur, wenn keine Schaltregeln hinterlegt wurden.

  4. Start- und Endwert eintragen. Dieser kann nur zwischen den festgelegten Grenzen gesetzt werden und ist nur frei wählbar, wenn keine Schaltregel angelegt wurde.

../../../../_images/configTimeTableSwitchOperation.png

Note

Operationen und Schaltregeln sind erst nach Abspeichern der Basiskonfiguration verfügbar.
