Widget: Heatmap

Benutzung

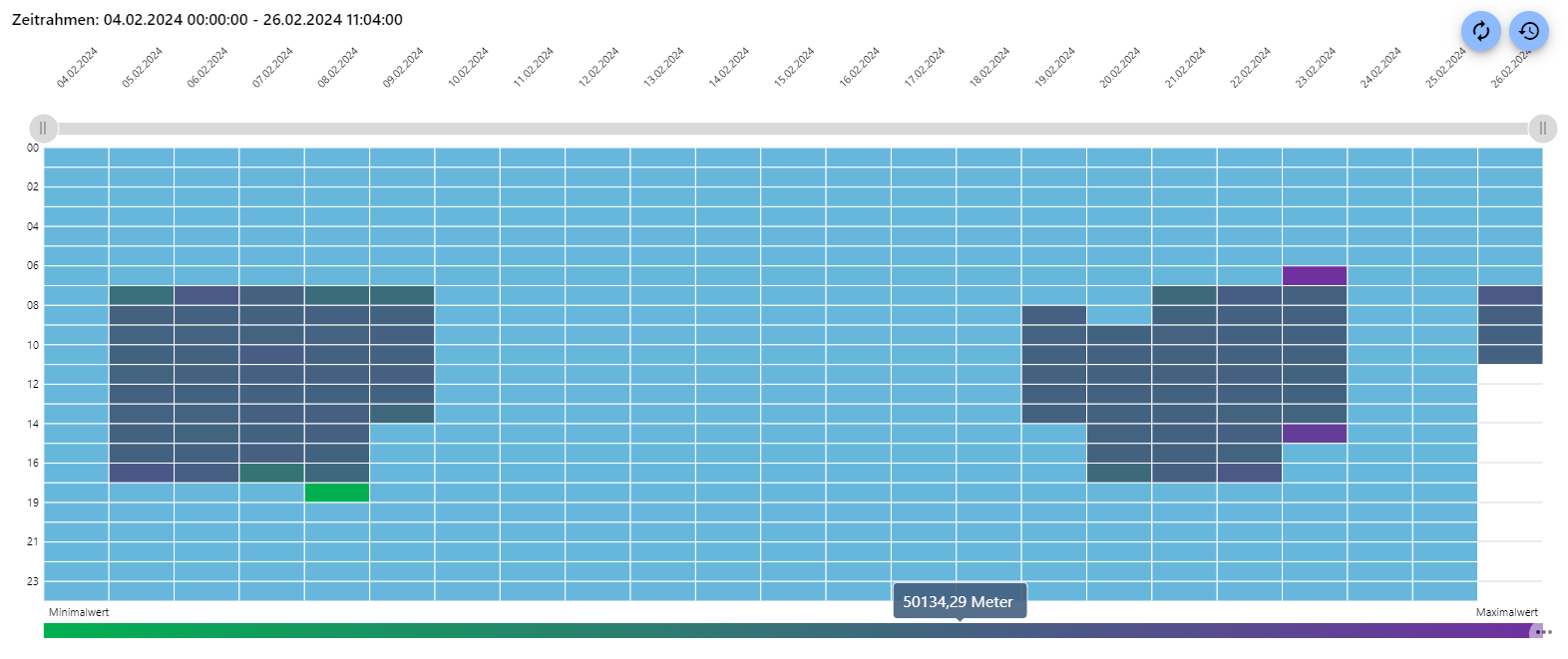

Das Heatmap Diagramm ist eine grafische, farbliche Darstellung von Werten. Über die Festlegung von Minimal- und Maximalwerten werden Bereiche farblich markiert. Damit werden Werte aus einer großen Datenmenge leicht erkennbar dargestellt. Die Heatmap wird vor allem im Bereich der Energiewirtschaft im Rahmen der ISO 50.001 Norm verwendet. Sie stellt pro Tag 24 Signalmittelwerte dar.

Symbol	Erklärung
	Aktualisiert die historische Ansicht ohne einen Browser-Refresh durchzuführen.
	Öffnen die Zeibereichsauswahl. Siehe hierzu: Widget: Gangliniendiagramm - Zeitbereich-auswählen

---

Konfiguration

Basiskonfiguration

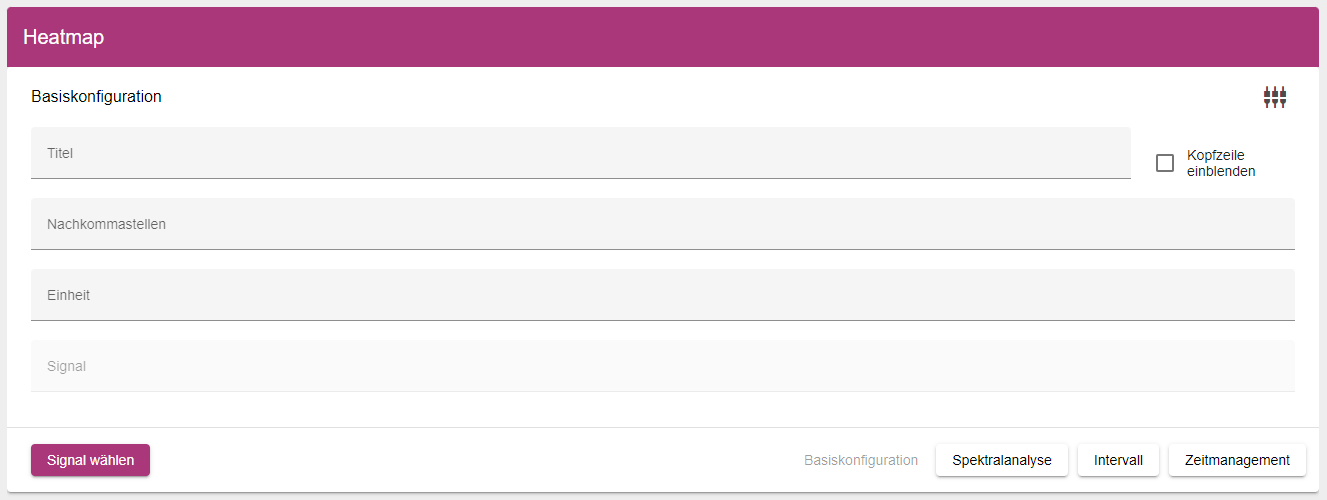

In der Basiskonfiguration des Gangliniendiagramms vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Optional können Sie noch eine Nachkommastelle und eine Einheit auswählen. Wenn Sie eine Einheit definieren, wird diese hinter dem jeweiligen Signalwert als Einheit angezeigt. Außerdem wählen Sie das Signal aus, welches in der Heatmap dargestellt werden soll, klicken Sie hierfür auf „Signal wählen“, es öffnet sich das Entity-Select Fenster.

Spektralanalyse

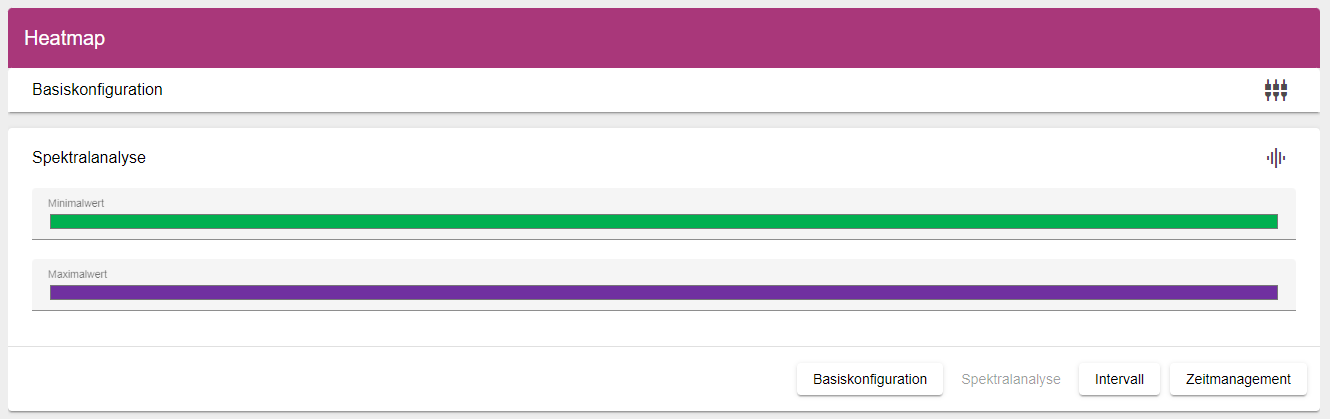

Über dem Reiter „Spektralanalyse“ wählen Sie für den Minimal- und Maximalwert eine Farbe aus.

Intervall

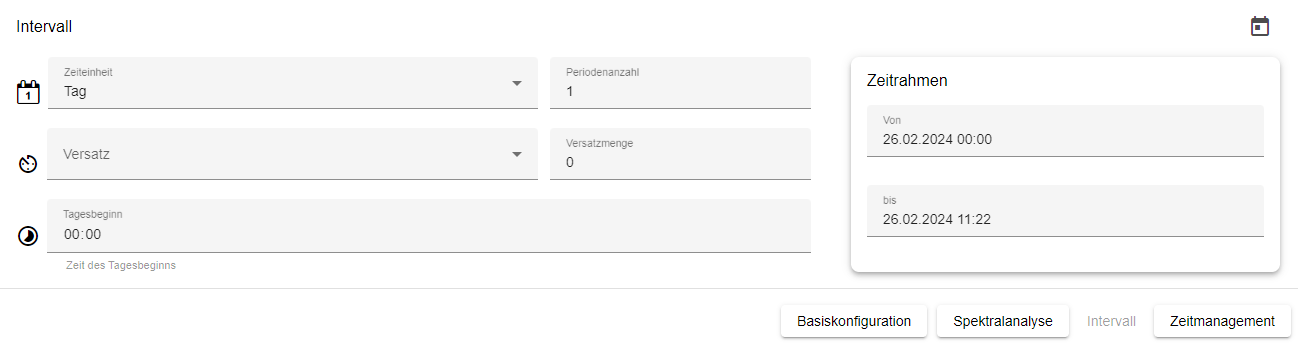

Mithilfe der Intervalleinstellungen können Sie die Zeitspanne der Daten im Diagramm festlegen. Im rechten Bereich der Intervalleinstellungen können Sie die Auswirkungen der Einstellungen auf die Darstellung des Diagramms sehen.

Note

Beispiel: Um die Daten eines oder mehrerer Tage darzustellen, setzen Sie den Zeitrahmen auf Tag. Die Periodenzahl bestimmt dahingehend wie viele Tage in der Vergangenheit angezeigt werden sollen. Gleiches gilt für jede andere Einstellung des Zeitrahmens!

	Grundeinstellung für die Länge des Intervalls
	Offset/Versatz. Mit dieser Einstellung kann ein Versatz für den Zeitrahmen bestimmt werden. Sowohl in die Vergangenheit, als auch in die Zukunft.
	Mit dieser Einstellung kann der Tagesbeginn individuell definiert werden
	Mit dieser Einstellung kann ein bestimmter Wochentag als Beginn definiert werden. (Erscheint nur dann, wenn beim Intervall „Woche“ ausgewählt wurde)

Zeitmanagement

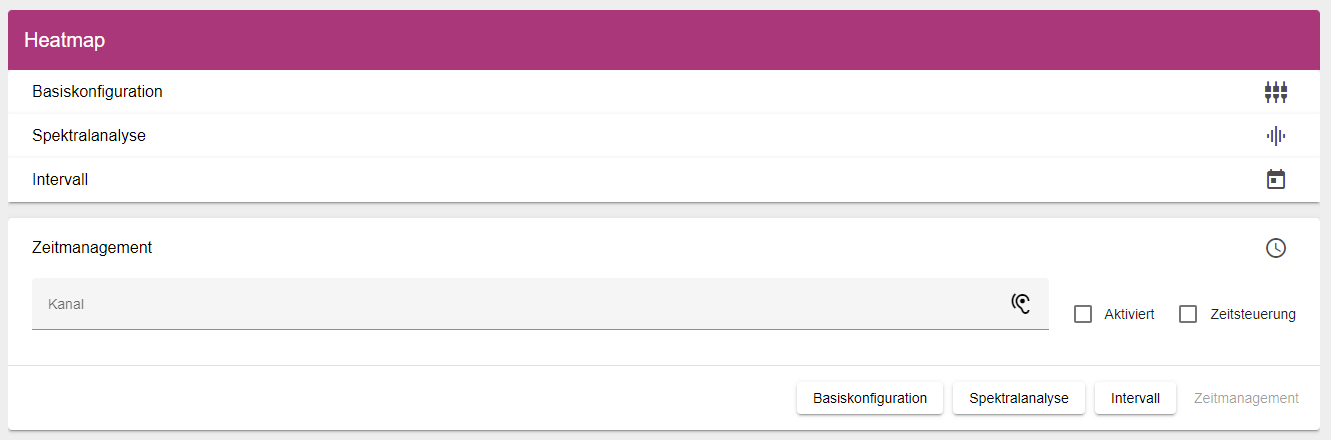

In dem Reiter „Zeitmanagement“ können Sie eine Kanal-Verknüpfung festlegen. Diese Funktion ermöglicht es, mehrere Analyse-Widgets miteinander zu verknüpfen. Durch die Vergabe desselben Kanals an unterschiedliche Analyse-Widgets können die Zeiträume dieser Widgets gleichzeitig gesteuert werden. Wichtig ist, dass diese Funktion aktiviert wird und die Kanal-Bezeichnung einzigartig ist. Alle zusammengehörigen Widgets müssen aber die gleiche Kanal-Bezeichnung haben. Über das Häkchen „Zeitsteuerung“ können Sie zusätzlich aktivieren, dass das Widget auch unabhängig von der Kanal-Verknüpfung gesteuert werden kann.
