Widget: Sollwertschieberegler

Benutzung

Der Sollwertschieberegler wird dafür verwendet, um ein analoges Signal (analoger Ausgang) bzw. Sollwert innerhalb eines definierten Bereichs zu setzen. Der Sollwert kann durch das Verschieben des Reglers eingestellt werden.

../../../../../../_images/setpointSliderWidget.png

Konfiguration

Basiskonfiguration

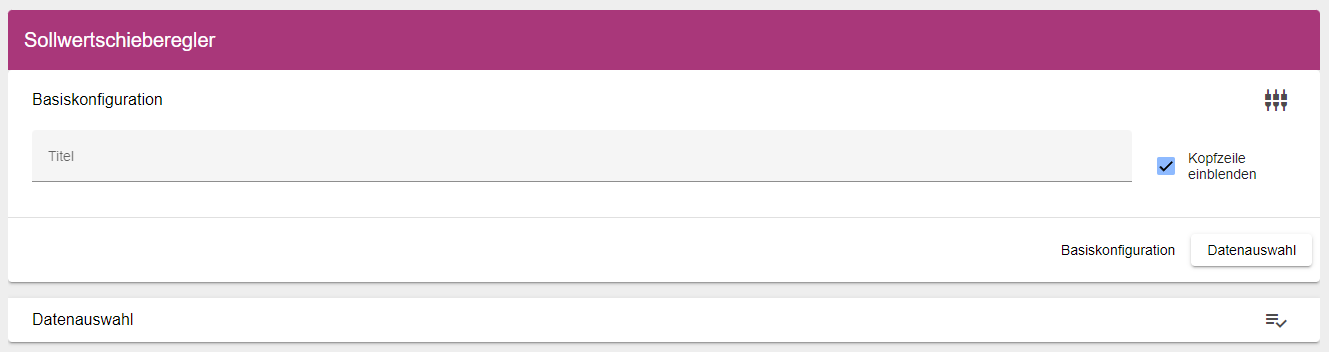

In der Basiskonfiguration des Sollwertschiebereglers können Sie einen geeigneten Titel vergeben. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.

../../../../../../_images/setpointSliderBasicConfig.png

Datenauswahl

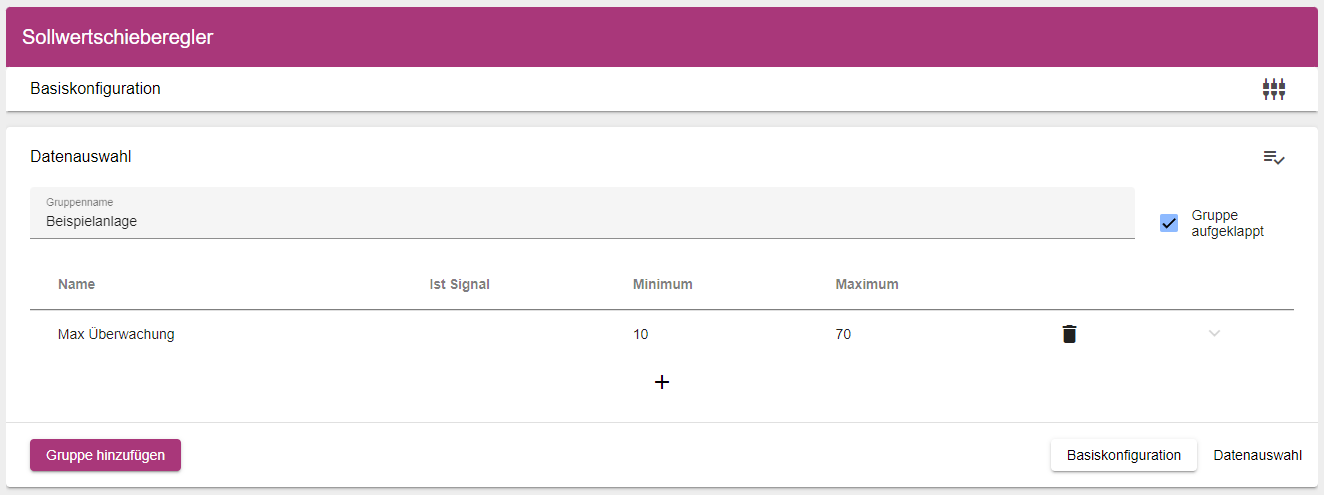

In der Datenauswahl müssen Sie dann eine Gruppe hinzufügen. Um weitere Gruppen hinzuzufügen, wählen Sie die Schaltfläche „Gruppe hinzufügen“. Über das Plus können Sie analoge Ausgänge auswählen, es öffnet sich das Entity-Select Fenster. Optional können Sie der Gruppe einen Namen geben und festlegen, ob die Gruppe zu Beginn aufgeklappt ist. Über das Mülleimer-Icon können Gruppen und Signale entfernt werden.

../../../../../../_images/setpointSliderGroupConfig.png

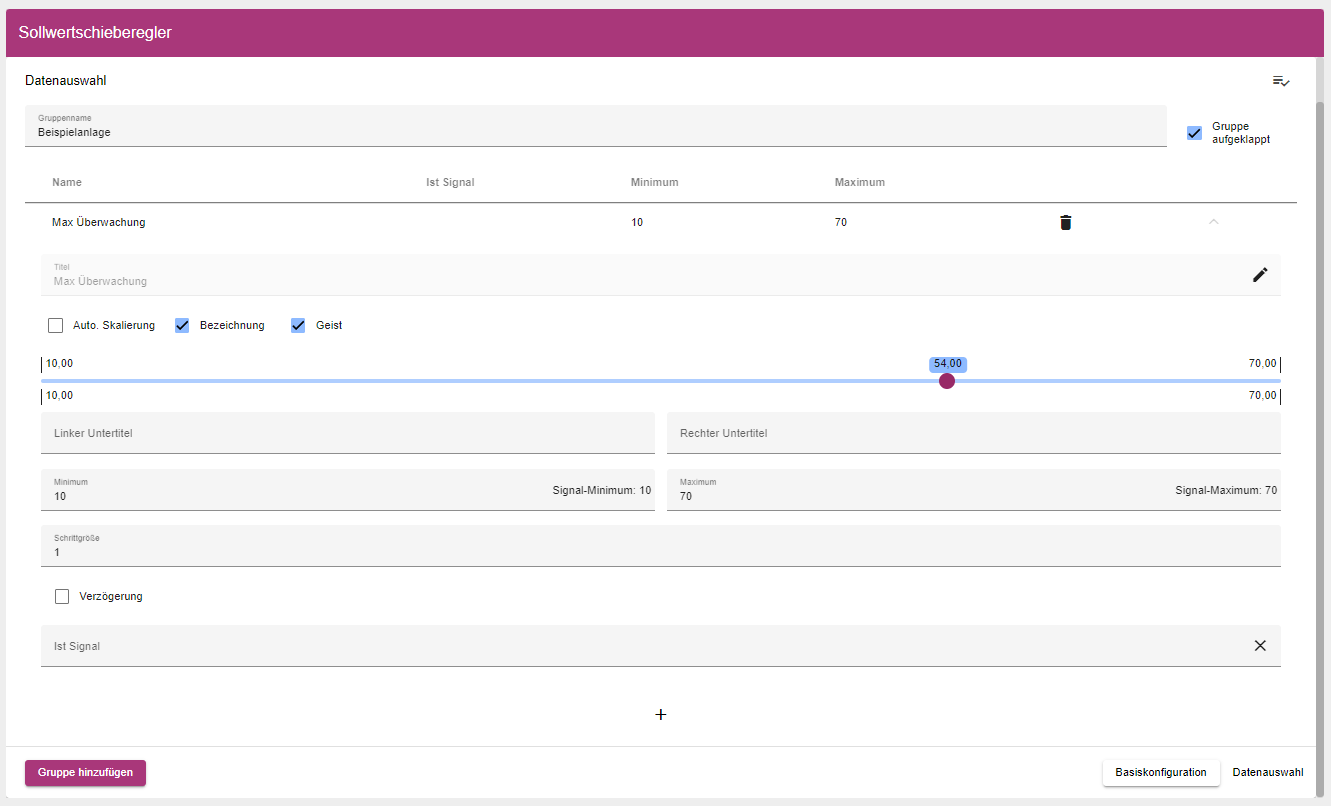

Einer Gruppe können mehrere Signale hinzugefügt werden. Pro Signal können diverse Einstellungen vorgenommen werden. Per Klick auf einen Eintrag in der Liste werden die Erweiterten Einstellungen eines Signals angezeigt. Hier können Sie beispielsweise die automatische Skalierung, die Beschriftung und den Geist-Modus des Schiebereglers aktivieren. Die automatische Skalierung passt den Schieberegler an aktuellen Signalwert an. Der Geist-Modus zeigt die alte Position des Reglers in einer transparenten Form an bis der neue Wert übernommen wurde. Zudem Stehen Ihnen die folgenden Einstellungen zur Verfügung:

Einstellung	Bedeutung
Untertitel	Links und rechts unter dem Regler können Untertitel ergänzt werden
Schrittgröße	Hier kann die Schrittgröße des Schiebereglers verändert werden. Ist die Funktion „Geist“ eingeschaltet, sieht man bei einer Änderung des Schiebereglers die alte Position des Reglers in einer transparenten Form.
Verzögerung (in Sek.)	Im Feld Verzögerung kann ein Wert eingetragen werden, um den sich die Anpassung des analogen Sollwerts verzögert. Während der Verzögerung kann der Vorgang abgebrochen werden. Per Klick auf das Auswahlfeld „Verzögerung“ kann die Verzögerung de- oder aktiviert werden.
Minimum/Maximum	Die hier eingetragene Werte legen den Minimal-/Maximalwert des Schiebereglers fest.
Ist Signal	Ein Vergleichssignal welches als Geist im Sollwertschieberegler angezeigt wird.
