Messinstrument¶

Benutzung¶

Das Messinstrument visualisiert analoge Eingangs- und Ausgangssignale in Form eines Tachos mit farblich unterschiedlich konfigurierbaren Bereichen. Das rote Livemodus Symbol oben rechts zeigt an, dass sich das Widget im Livemodus befindet und korrekt funktioniert. Der zuletzt empfangene Zeitstempel des Signals wird im Widget angezeigt.

Darstellung¶

Das Messinstrument kann in verschiedenen Modi dargestellt werden. Somit ist es möglich die Farben der Bereiche entweder mit angrenzenden Farben zu füllen oder die Farben in einem Farbverlauf darzustellen. Die Farben können beliebig konfiguriert werden.

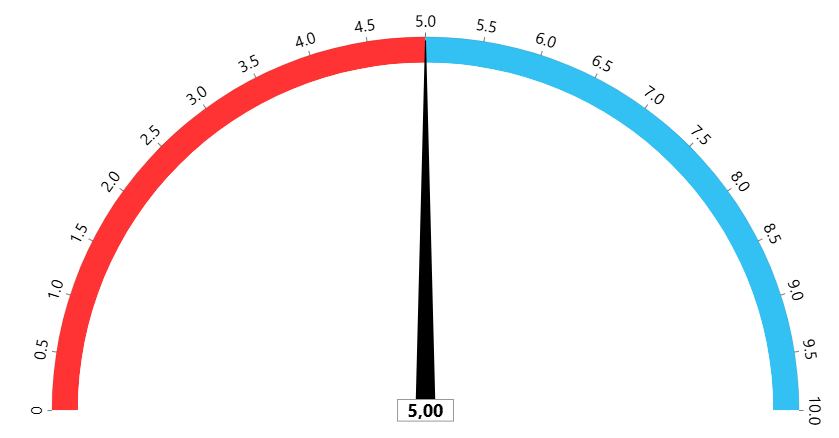

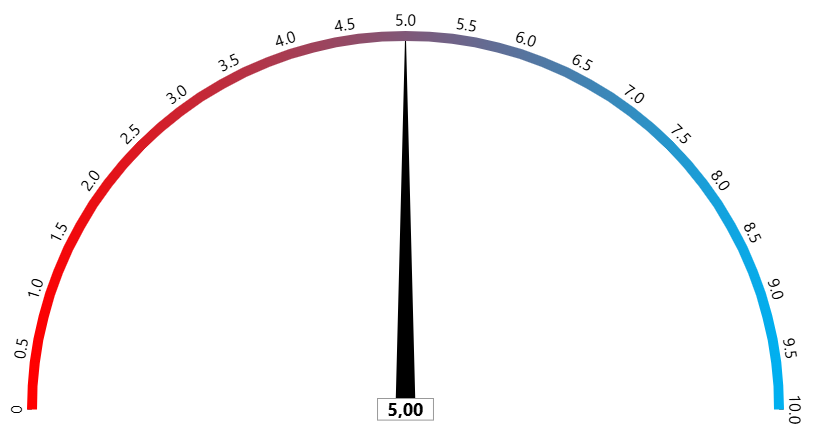

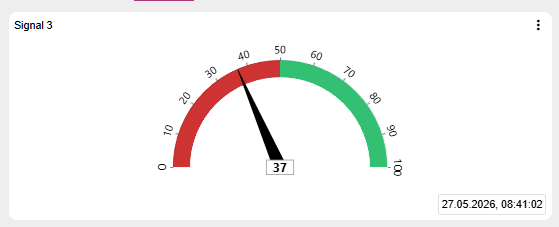

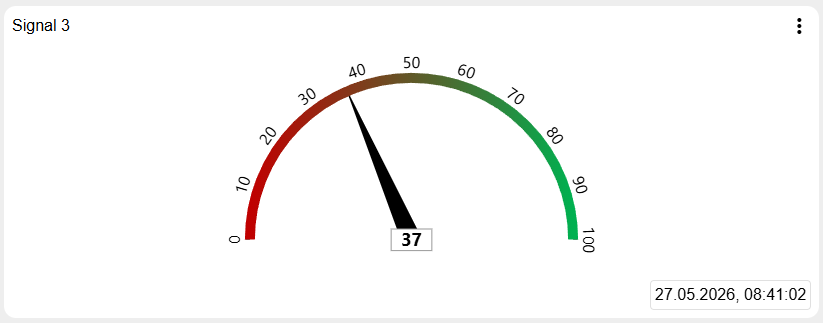

Standard	Farbverlauf

Symbole	Beschreibung
	Menü-Schaltfläche, über die alle weiteren Widget-Aktionen (Bedingungen verwalten, Signalhistorie) aufgerufen werden können.
	Kann über „Bedingungen verwalten" (siehe unten) eingestellt werden. Ermöglicht es, die im Signal eingestellten Bedingungen zu bearbeiten.
	Kann über „Signalhistorie verwenden" (siehe unten) eingestellt werden. Ermöglicht es einzusehen, welche Änderungen das Signal erfahren hat.
	Kann über „Signalhistorie verwenden" (siehe unten) eingestellt werden. Ermöglicht es, den Signalverlauf innerhalb des Tages als Diagramm einzusehen.

Konfiguration¶

Basiskonfiguration¶

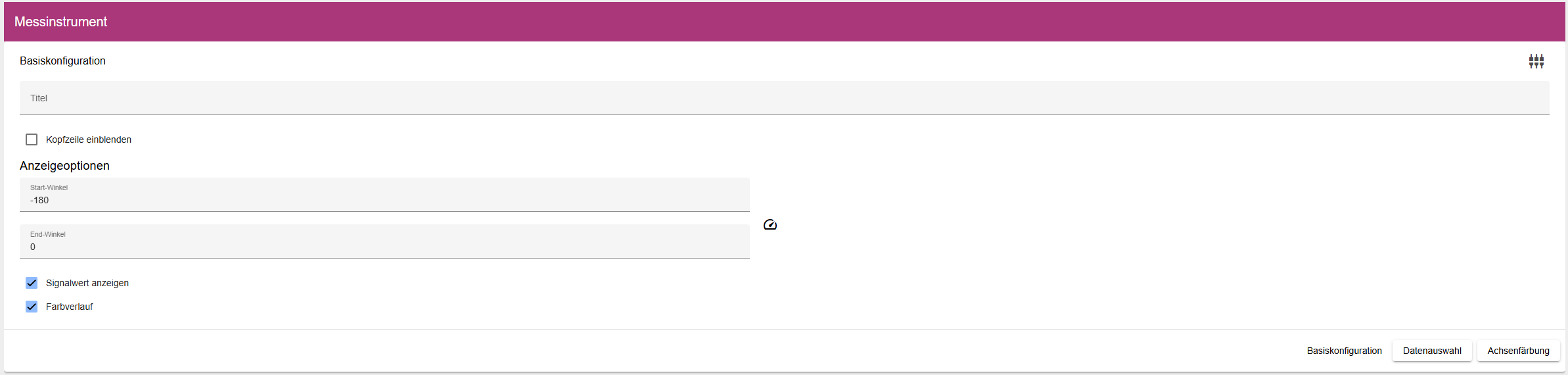

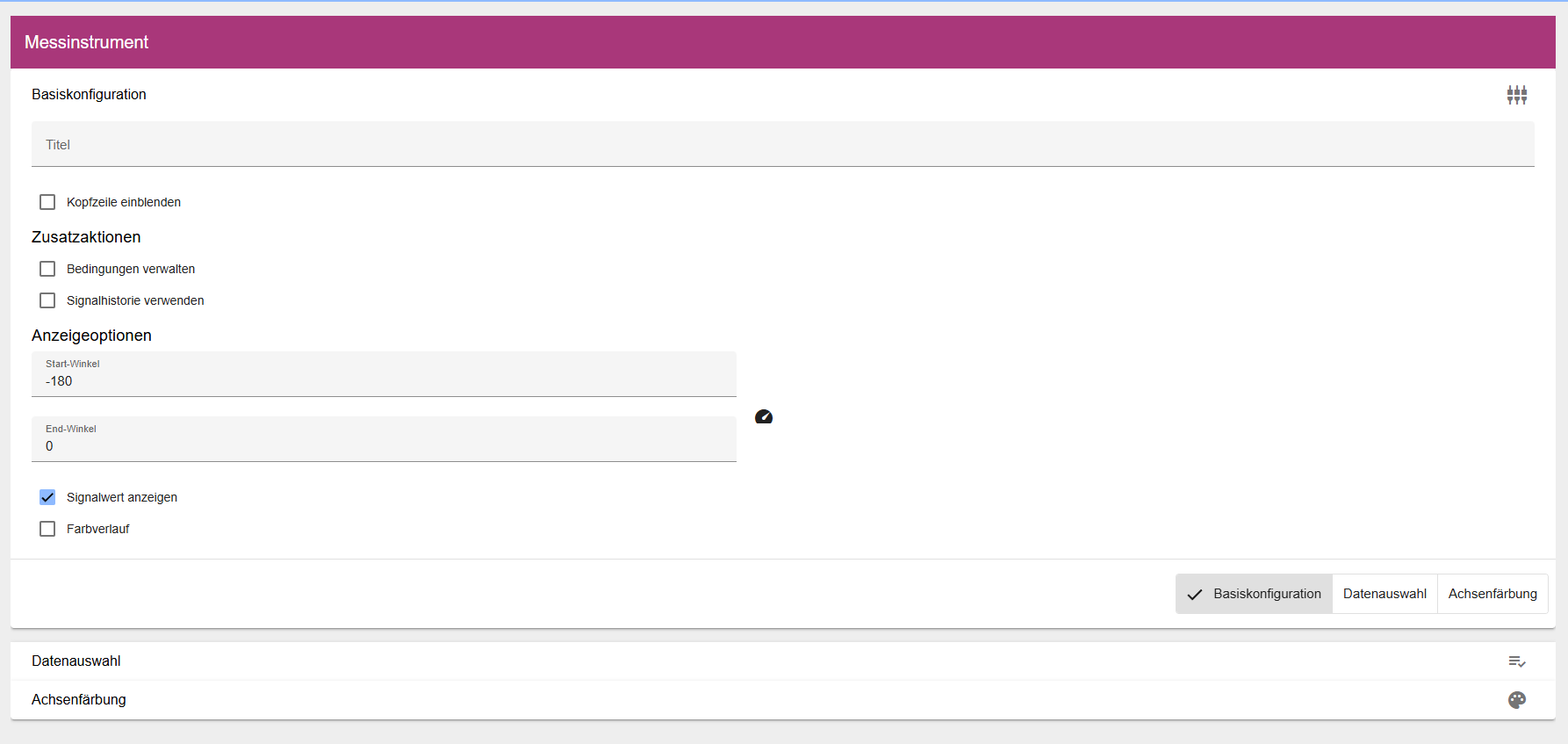

In der Basiskonfiguration des Messinstrumentes vergeben Sie einen geeigneten Titel. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Unter den „Anzeigeoptionen” müssen Sie einen Start- oder End-Winkel angeben. Ist das Feld „Display Value” aktiviert, wird der Wert zusätzlich als Zahl angezeigt. Auch können Sie den Darstellungsmodus wählen, möchten Sie einen Farbverlauf anzeigen aktivieren Sie den Haken „Farbverlauf”. Zusätzlich können Sie festlegen, ob die Bedingungen und die Signalhistorie in dem Widget verfügbar sein sollen.

Note

Bitte beachten Sie, dass der Farbverlauf lediglich mit den von uns vorgegebenen Start- und Endwinkeln funktioniert. Wenn Sie eigene Winkel verwenden, wird der Farbverlauf deaktiviert.

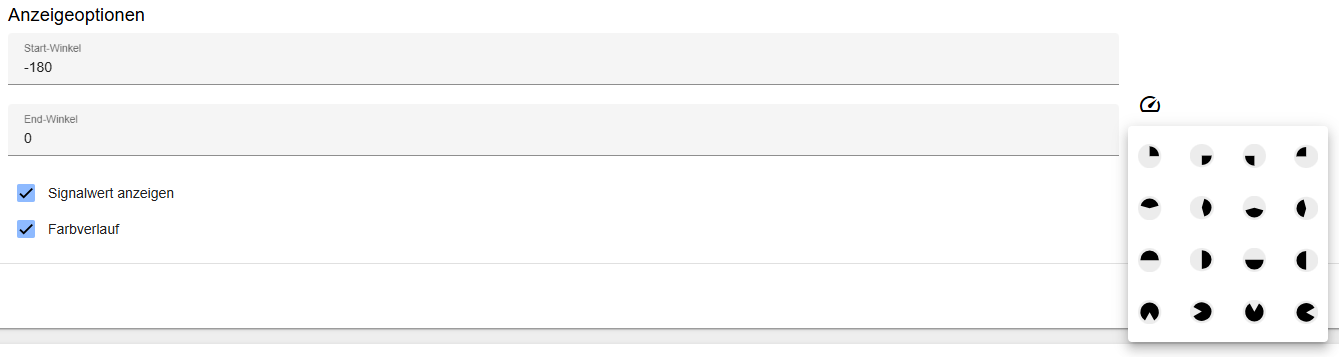

Um Ihnen die Konfiguration des Start- und Endwinkels zu erleichtern, können Sie hinter den Eingabefeldern auf das Messinstrument klicken, es öffnet sich ein Dialog in welchem Sie visuell bestimmen können welche Winkel Sie benötigen.

Datenauswahl¶

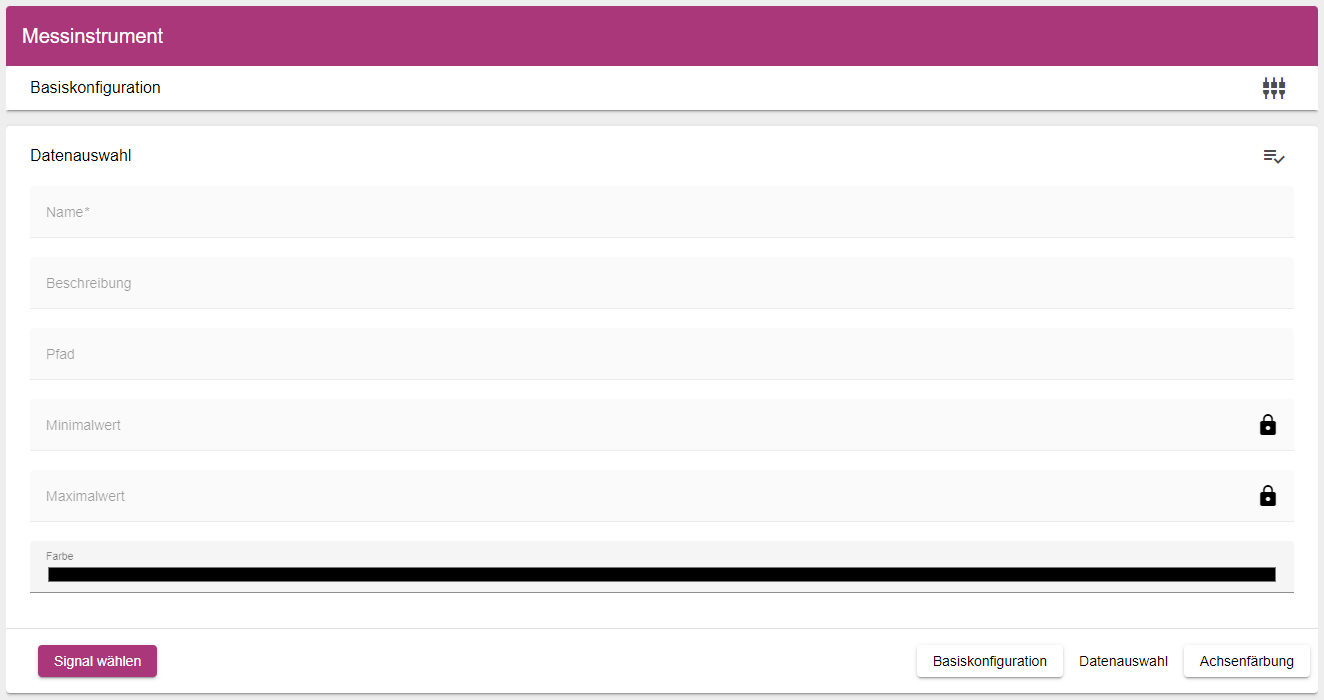

Unter dem Reiter „Datenauswahl“ können Sie ein Signal (analoger Ein-/Ausgang) auswählen, welches Sie darstellen möchten. Klicken Sie hierzu auf „Signal wählen“, es öffnet sich das Entity-Select Fenster.

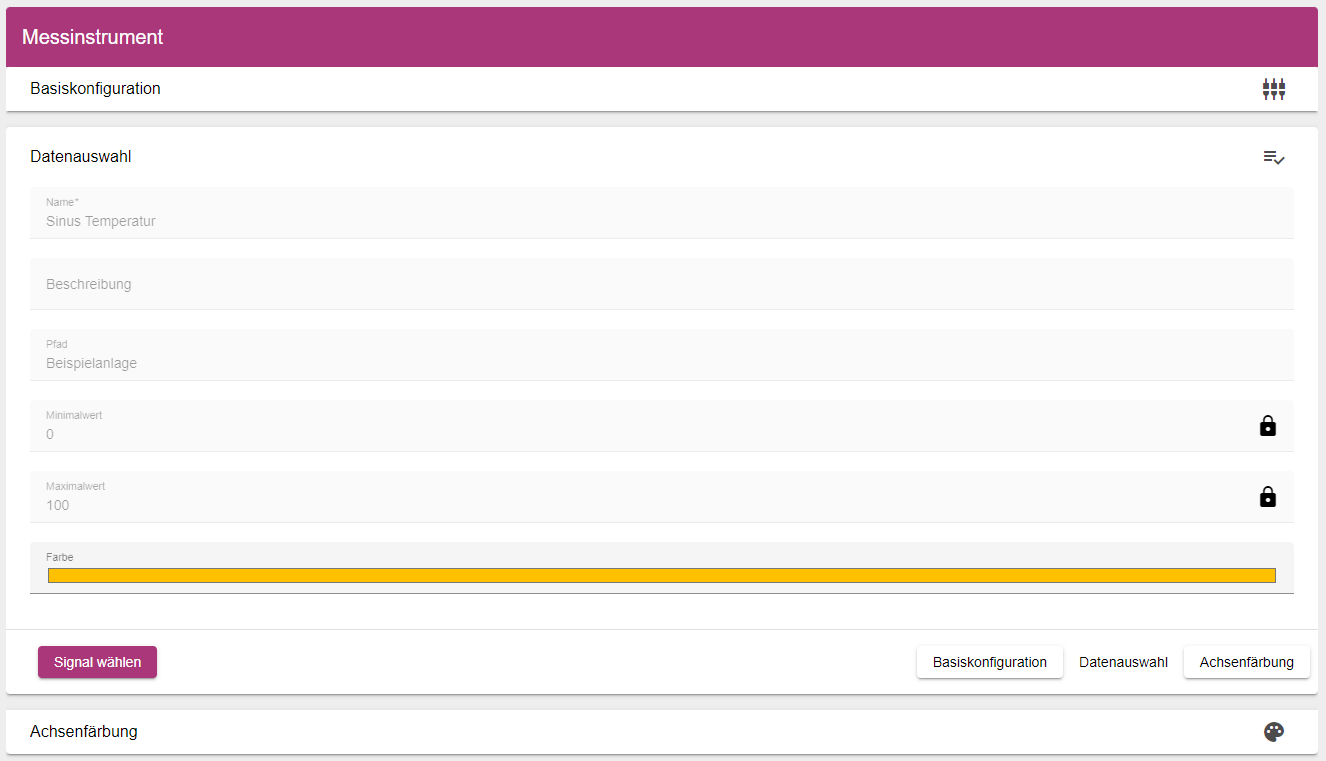

Nachdem das Signal ausgewählt wurde, können Sie auf das Schlosssymbol klicken um die Felder für den Min- und Max-Wert zu entsperren, vergeben Sie keinen Wert, wird der Wert automatisch anhand der Signalkonfiguration gesetzt. Zusätzlich kann unter dem Punkt „Farbe“ noch eine beliebige Farbe für den Zeiger und den Wert gewählt werden, es öffnet sich die Farbauswahl.

Achsenfärbung¶

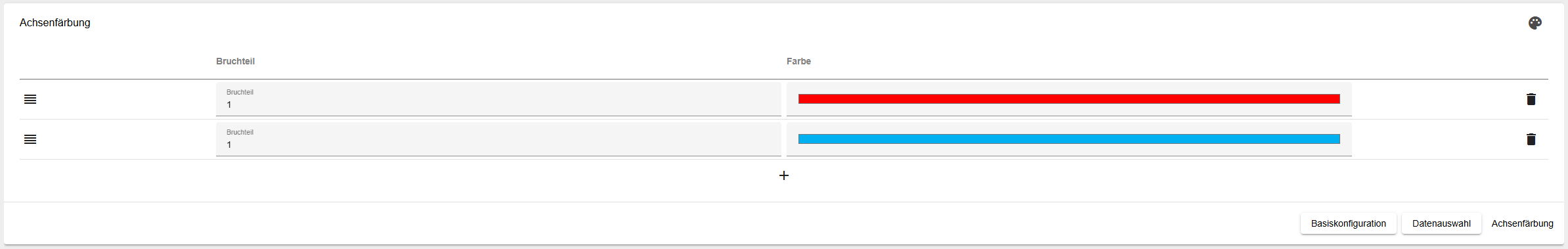

Unter dem Reiter „Achsenfärbung“, können bestimmte Bereiche der Achse unterschiedlich eingefärbt werden.

Standard¶

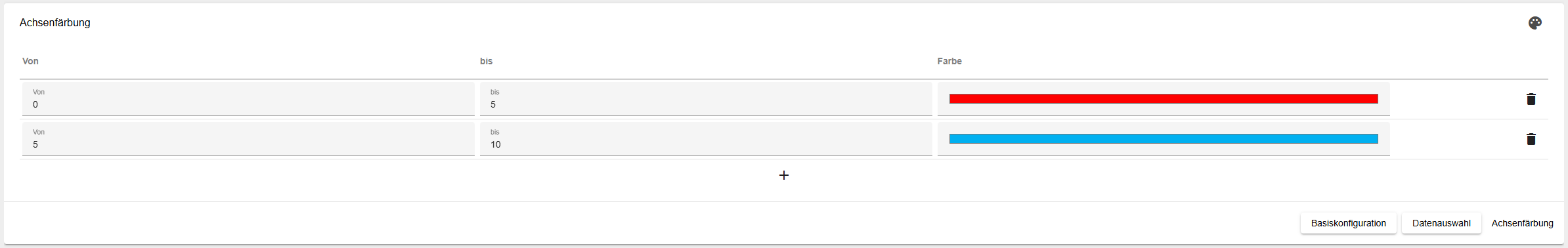

Mit den Feldern „Von“ und „Bis“ schränkt man den zu färbenden Bereich ein. Über das Feld „Farbe“ kann man die entsprechende Farbauswahl treffen.
