Widget: Signalliste

Benutzung

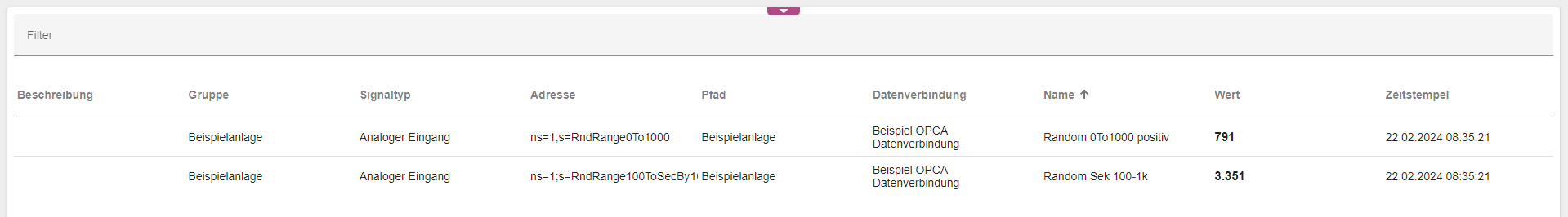

Das Widget Signalliste präsentiert die von Ihnen ausgewählten analogen und digitalen Signale inkl. Zeitstempel und weiteren konfigurierbaren Informationen in einer tabellarischen Ansicht.

../../../../../../_images/mixedSignalListWidget.png

Konfiguration

Basiskonfiguration

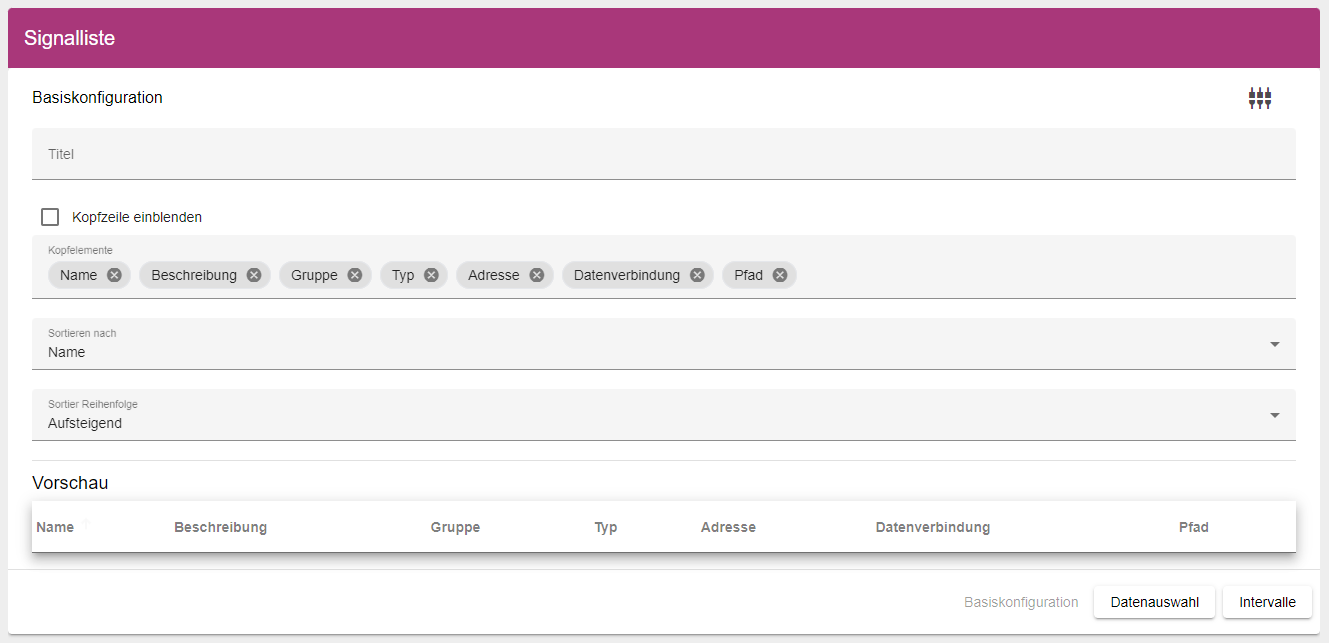

In der Basiskonfiguration der Signalliste können Sie einen geeigneten Titel vergeben. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden.

../../../../../../_images/mixedSignalListBasicConfig.png

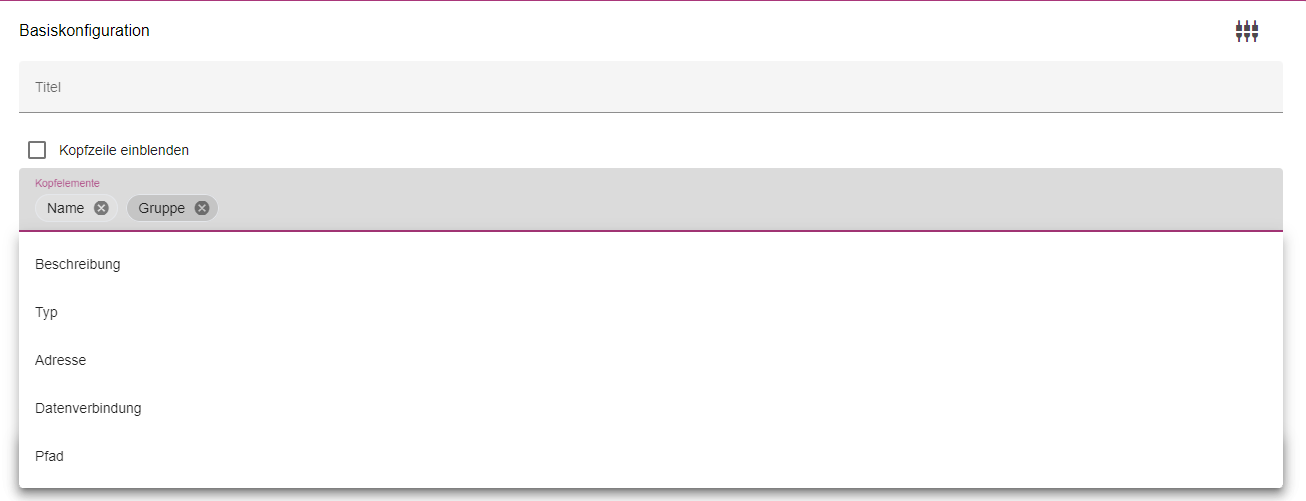

Zudem können Sie über das Drop-down Menü die einzelnen Parameter (hier „Kopfelemente“ genannt) auswählen, die in der Liste angezeigt werden sollen. Hierbei gibt es folgende Möglichkeiten:

../../../../../../_images/mixedSignalListBasicSelectHeaderElements.png

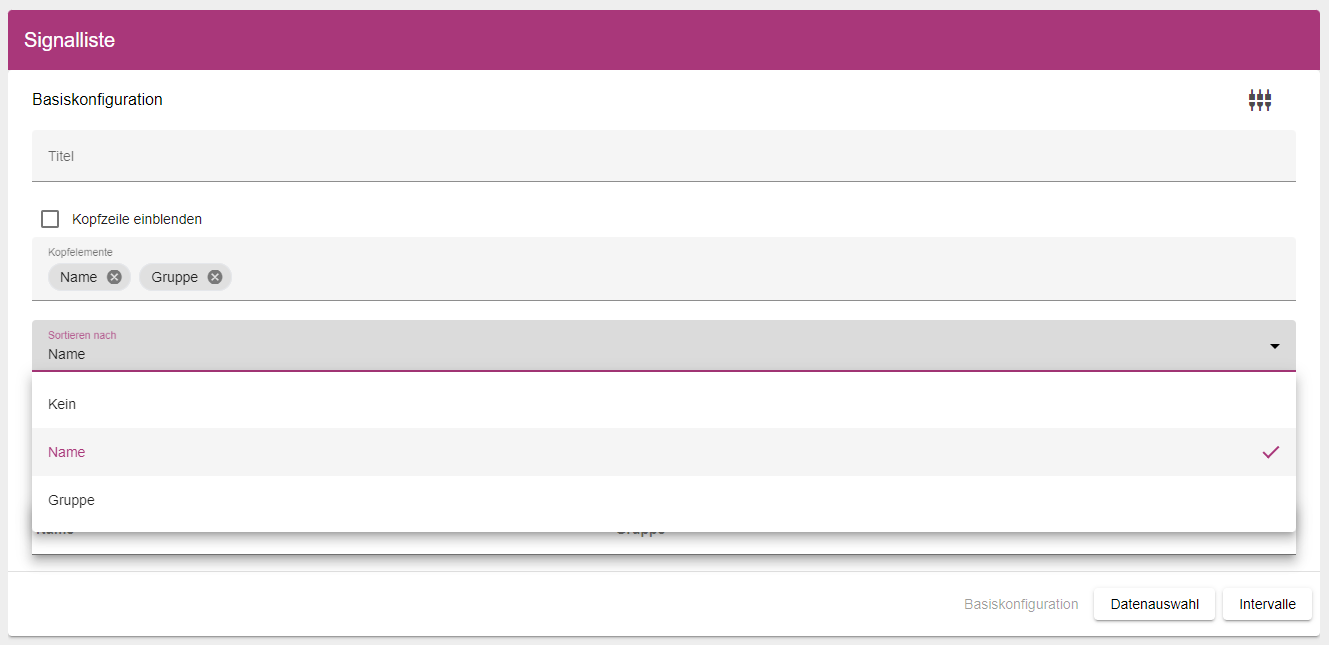

Auch kann die Sortierung der Signale konfiguriert werden. Hierbei können Sie die Signale nach den ausgewählten Kopfelementen sortieren. Falls Sie keine Sortierung festlegen, wird die Liste anhand des Zeitstempels in aufsteigender Reihenfolge sortiert.

../../../../../../_images/mixedSignalListBasicSelectSortListBy.png

Datenauswahl

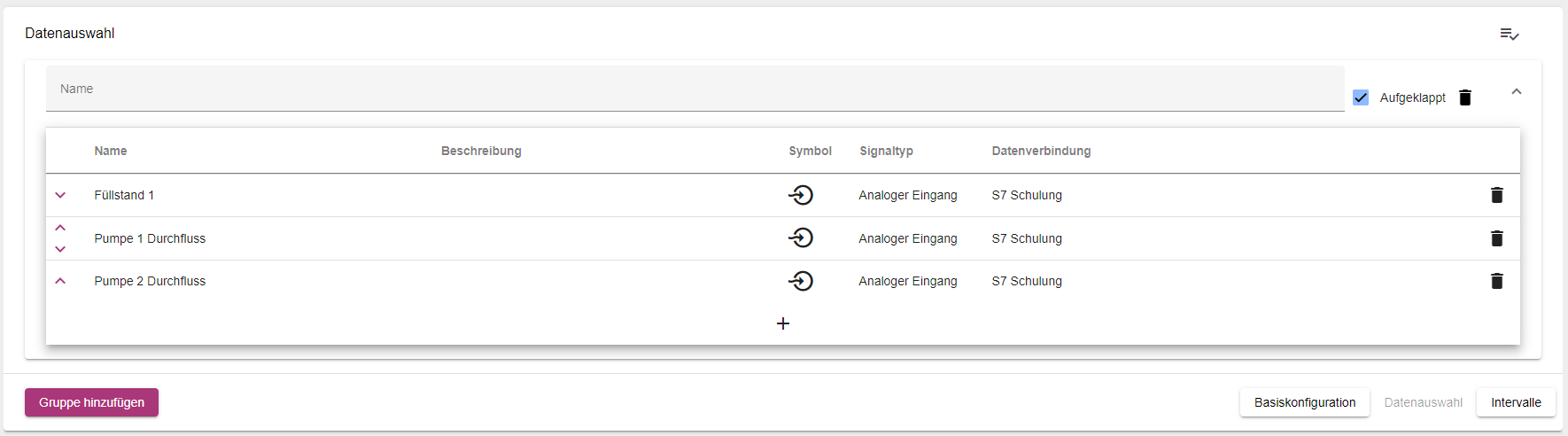

In der Datenauswahl können Sie analoge und digitale Signale gruppieren und auswählen. Die Signale werden in der jeweiligen Liste einer Gruppe zugeordnet. Um ein Signal hinzuzufügen, klicken Sie auf das Plus-Symbol einer Gruppe. Es öffnet sich das Entity-Select Fenster. Hier können Sie ein Signal auswählen. Optional können Sie Ihren Gruppen einen Namen geben und festlegen, ob die Gruppe zu Beginn aufgeklappt ist. Über den Button „Gruppe hinzufügen“ können Sie weitere Gruppen hinzufügen. Die Reihenfolge der Gruppen und Signale kann über die Pfeile angepasst werden. Über das Mülleimer-Icon können Gruppen und Signale gelöscht werden.

../../../../../../_images/dataConfig.png

Intervalle

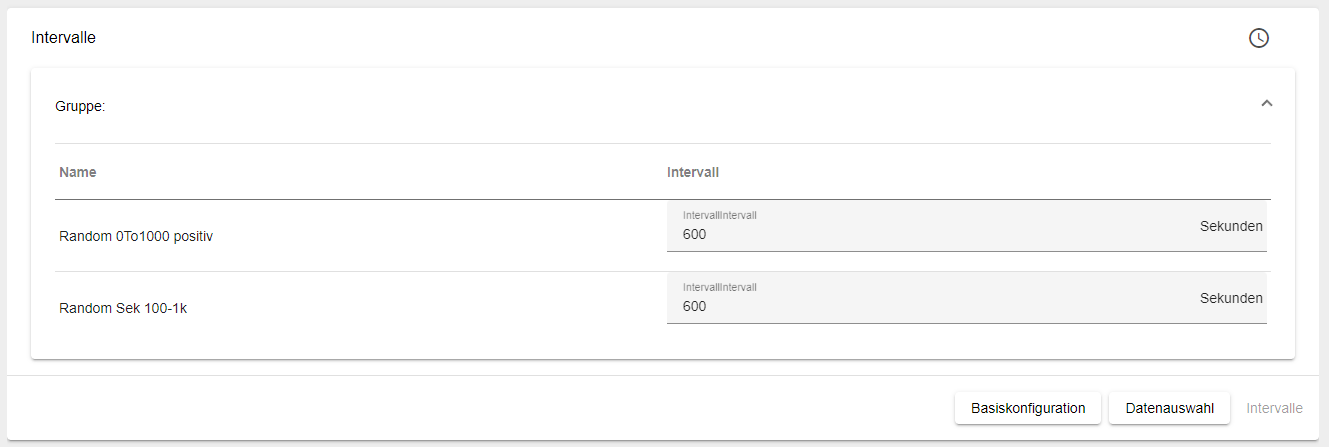

Im Reiter „Intervalle“ können Sie festlegen, in welchem Intervall Ihre Signale abgerufen werden. Wird das Signal nicht innerhalb der angegebenen Zeit aktualisiert, wird dieses im Dashboard rot gekennzeichnet. Die tatsächliche Abtastrate eines Signals wird im Kapitel: Signal beschrieben.
