Widget: Einzelsignal

Benutzung

Das Einzelsignal zeigt den aktuellen Wert zusammen mit dem letzten Zeitstempel an.

Analoges Signal	Digitales Signal

Note

Wenn ein Signal als Output definiert wurde, kann durch ein Dashboard - Klick auf dieses Widget der Sollwert gesetzt werden.

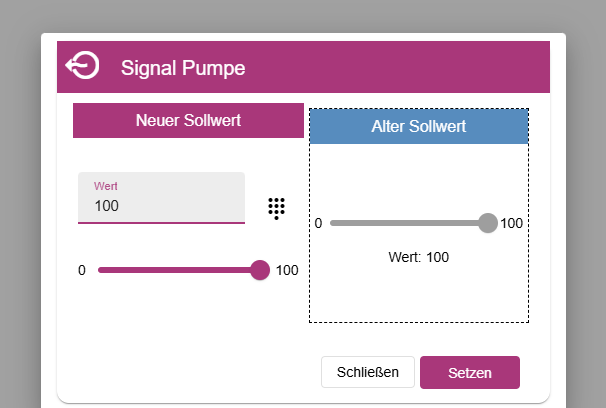

Wenn Sie auf den angezeigten Signalwert klicken, öffnet sich ein Eingabefenster für Ihren Sollwert. Tragen Sie Ihren Sollwert ein und bestätigen Sie ihn durch Klicken auf “Setzen”.

../../../../../../_images/setSignalValue.png

Symbole	Beschreibung
	Kann über “Bedingungen verwalten” (siehe unten) eingestellt werden. Ermöglich es die im Signal eingestellten Bedingungen zu bearbeiten.
	Kann über “Signalhistorie verwenden” (siehe unten) eingestellt werden. Ermöglich es einzusehen, welche Änderungen das Signal erfahren hat. Sozusagen ein Signal-bezogenes Leitvorgangsarchiv .
	Kann über “Signalhistorie verwenden” (siehe unten) eingestellt werden. Ermöglich es einzusehen, welchen Verlauf das Signal innerhalb des Tages hatte. Sozusagen ein Signal-bezogenes Widget: Live-Diagramm .

Konfiguration

Basiskonfiguration

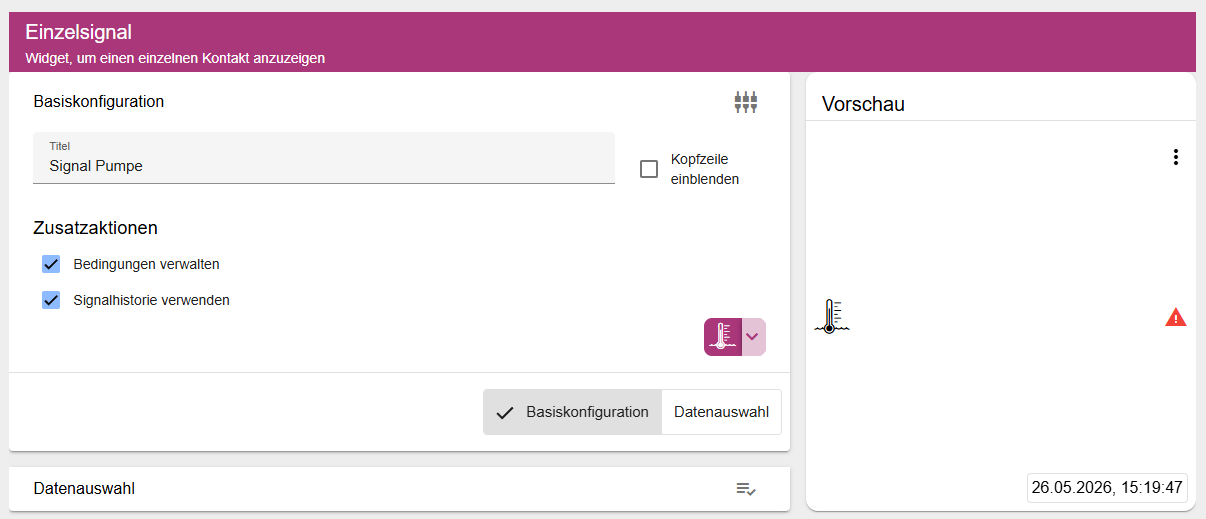

In der Basiskonfiguration des Einzelsignals vergeben Sie einen geeigneten Titel, vergeben Sie keinen Titel, wird der Signalname übernommen. Durch die Auswahl des Hakens kann die Kopfzeile eingeblendet werden. Zusätzlich können Sie festlegen, ob die Bedingungen und die Signalhistorie in dem Widget verfügbar sein sollen.

../../../../../../_images/selectSingleSignalBasicConfig.png

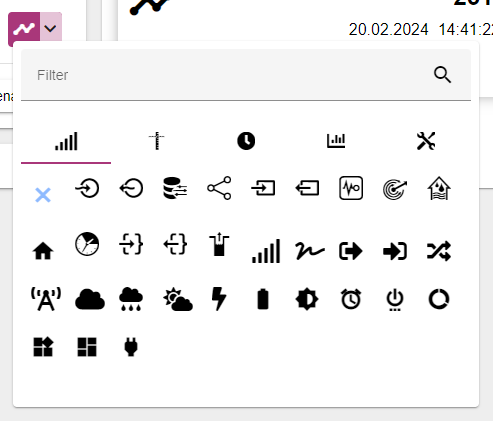

Unter dem Drop-down-Menü auf der rechten Seite können Sie ein Symbol Ihrer Wahl für das Signal auswählen. Entfernen Sie das Symbol, über das X-Symbol, kann das Widget auf einem 1x1 Raster in Full-HD oder größer platziert werden.

../../../../../../_images/selectIconSignleSignal.png

Datenauswahl

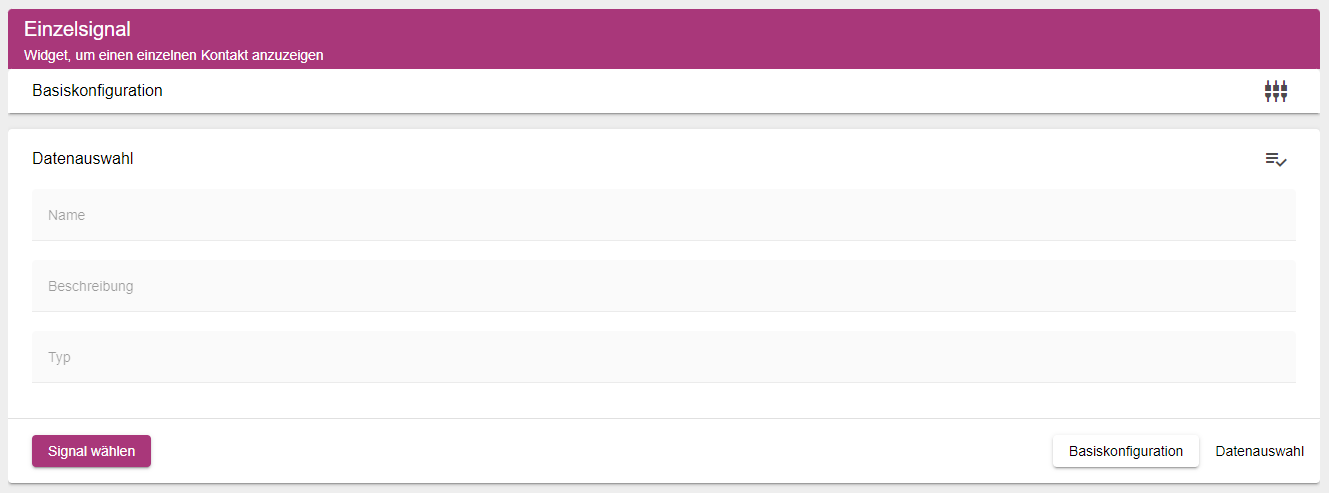

Innerhalb des Reiters „Datenauswahl“ können Sie ein Signal auswählen, welches Sie darstellen möchten. Klicken Sie hierzu auf „Signal wählen“, es öffnet sich das Entity-Select Fenster.
