Datenverbindung

Note

Die Datenverbindung wird benötigt, um dem Softwaregateway des audako Edgegateway Gerätes mitzuteilen, mit welchem Protokoll er die Signale / Werte von einem bestimmten Ort abgreifen soll. Im audako Edgegateway gibt es mehrere Möglichkeiten Werte bzw. Signale abzurufen:

• OPC UA

• Modbus TCP

• S7 TCP (PROFINET)

• KNX

• BACnet

• Iot2000Module

• IEC104

• EhWebserver

• Snmp

• MQTT

• ModemInfo

• Simulation

• Universal

Mit der audako Plattform können mehrere Datenverbindungen verwendet werden. Weitere auf Anfrage erhältlich. Siehe Datenblatt.

Note

Wie verknüpft man Edgegateway Daten mit der Cloud?

1. Über die Auswahl der Schaltfläche „Datenverbindung“ kann eine bereits angelegte Datenverbindung bearbeitet werden. Über das Plus wird eine neue Datenverbindung angelegt.

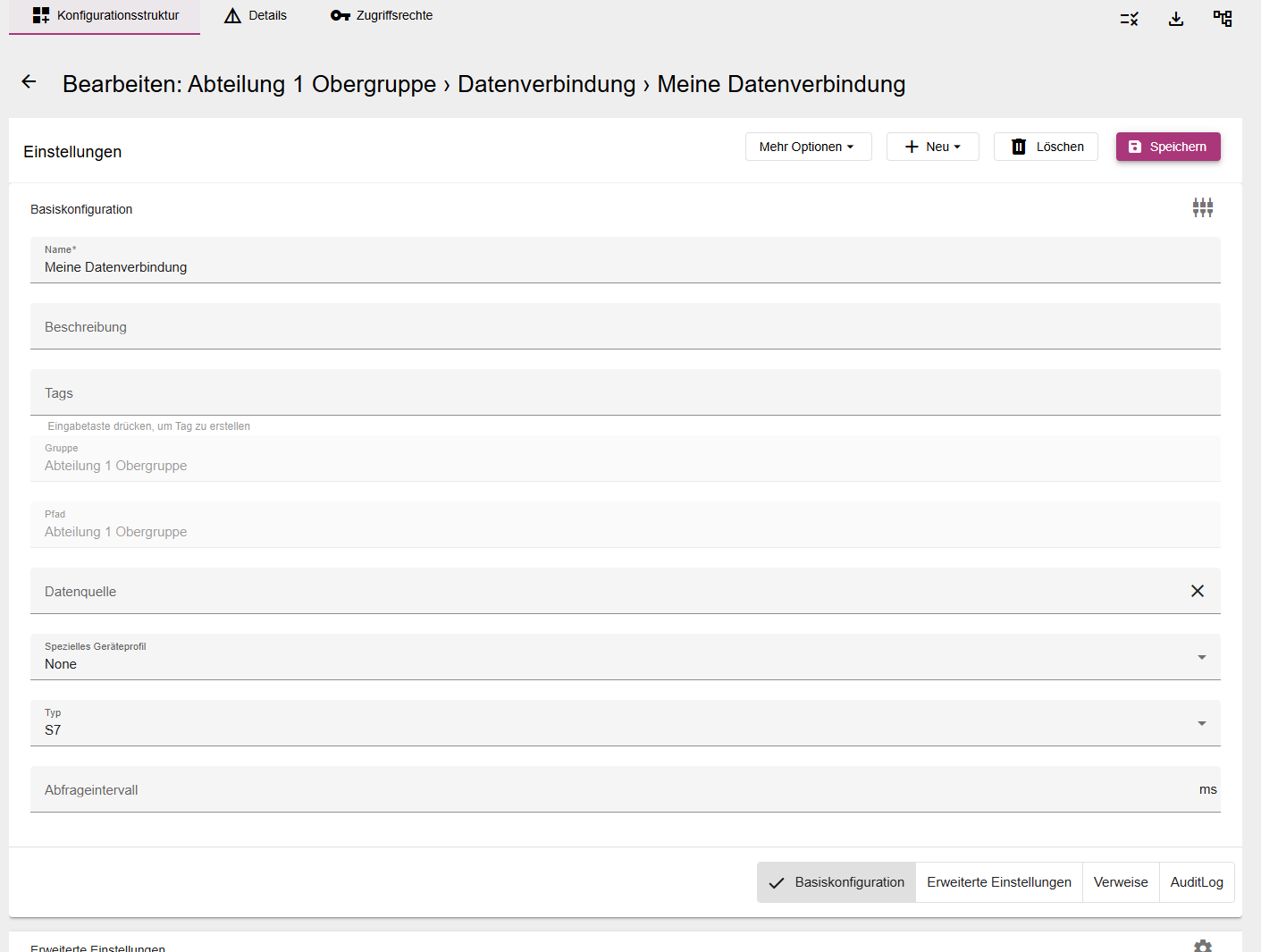

2. Name der Datenverbindung in der Basiskonfiguration vergeben. Das Feld Beschreibung ist optional nutzbar. Das Feld „Gruppe“ zeigt, in welchem Mandanten diese Datenverbindung angelegt wurde. Der Pfad wird systemseitig automatisch generiert.

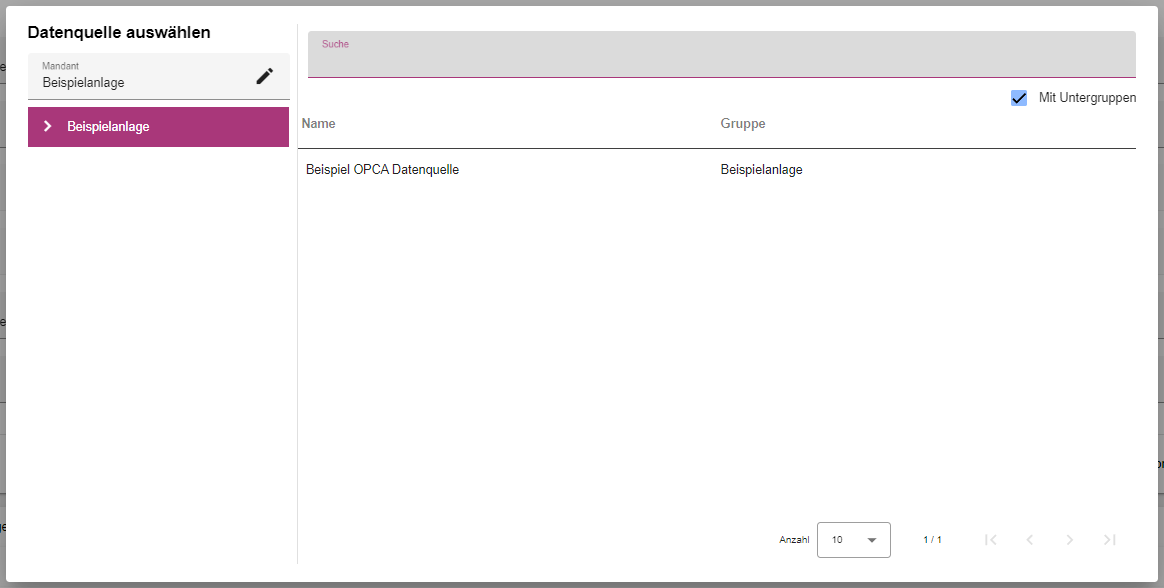

3. Im Feld „Datenquelle“ die jeweils angelegte Datenquelle auswählen.



4. Typ auswählen:









5. Mithilfe des Diskettensymbols in der Ecke rechts oben speichern und Konfiguration abschließen.

---

Erweiterte Einstellungen

OpcUa

Note

Eine OPC UA Datenverbindung wird benötigt, wenn ich die Werte des audako Edgegateway Gerätes in die Cloud transportieren möchte (z.B. Werte aus Analog-Eingängen). Hierzu muss im audako Edgegateway die „Codesys“ und „OPC UA“ aktiviert sein.

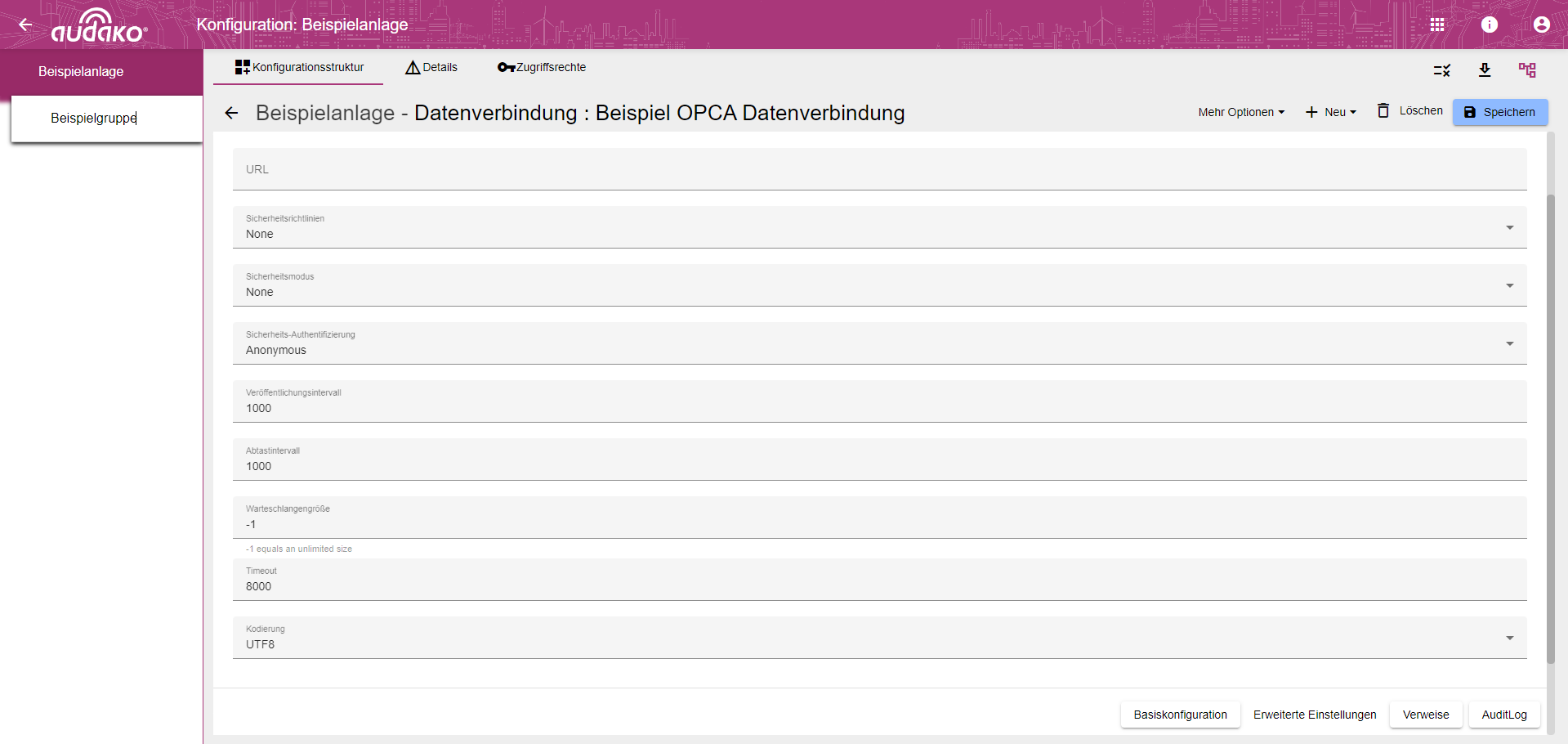

1. Im Feld „URL”: opc.tcp://localhost:4840 eintragen.

Der folgende Part ist hier beschrieben, aber in der Regel als Default korrekt eingestellt:

1. Sicherheitsrichtlinie auswählen:

   1. Basic128Rsa15: Ruft eine Algorithmus-Suite ab, die RSA15 als Key Wrap-Algorithmus und 128-bit Basic als Algorithmus für die Nachrichtenverschlüsselung verwendet.

   2. Basic256: Unter einer 256 Bit Verschlüsselung versteht man die Länge des Schlüssels (= 256 bit).

   3. Basic256Sha256: Ruft eine Algorithmus-Sammlung ab, die SHA256 für den Signaturdigest und 256-bit Basic als Algorithmus für die Nachrichtenverschlüsselung verwendet.

2. Sicherheitsmodus auswählen:

   1. None: Kein Sicherheitsmodus gewählt.

   2. Sign: Einfacherer Login ohne komplexe Verschlüsselung.

   3. SignAndEncrypt: Sicherer Login mit Verschlüsselung.

3. Sicherheits-Authentifizierung auswählen:

   1. Anonymous: Ohne Authentifizierungsvorgang.

   2. Credentials: Benutzername und Passwort zur Authentifizierung.

   3. Certificate: Zertifikat und Privatschlüssel zur Authentifizierung.

4. Veröffentlichungsintervall angeben (Zeit in Sekunden bis Daten veröffentlicht werden und zur Versendung bereitstehen).

5. Abtastintervall angeben (Zeit in Sekunden bis Daten abgetastet werden).

6. Warteschlangengröße angeben (Maximale Stelle in der Warteschlange bei der Anmeldung).

7. Timeout angeben (Maximale Wartezeit, die auf ein Signal gewartet wird).

8. Kodierung auswählen:

   1. ASCII

   2. UTF7

   3. UTF8

   4. Unicode

   5. UTF32

---

Modbus

Note

Eine Modbus TCP Datenverbindung wird benötigt, wenn ich Werte aus anderen Geräten (z.B. LOGOSCREEN oder Aquis touch) über das audako Edgegateway an die audako Plattform senden möchte. Das audako Edgegateway dient hierbei lediglich als Gateway, um Daten aus Peripheriegeräten abzuholen.

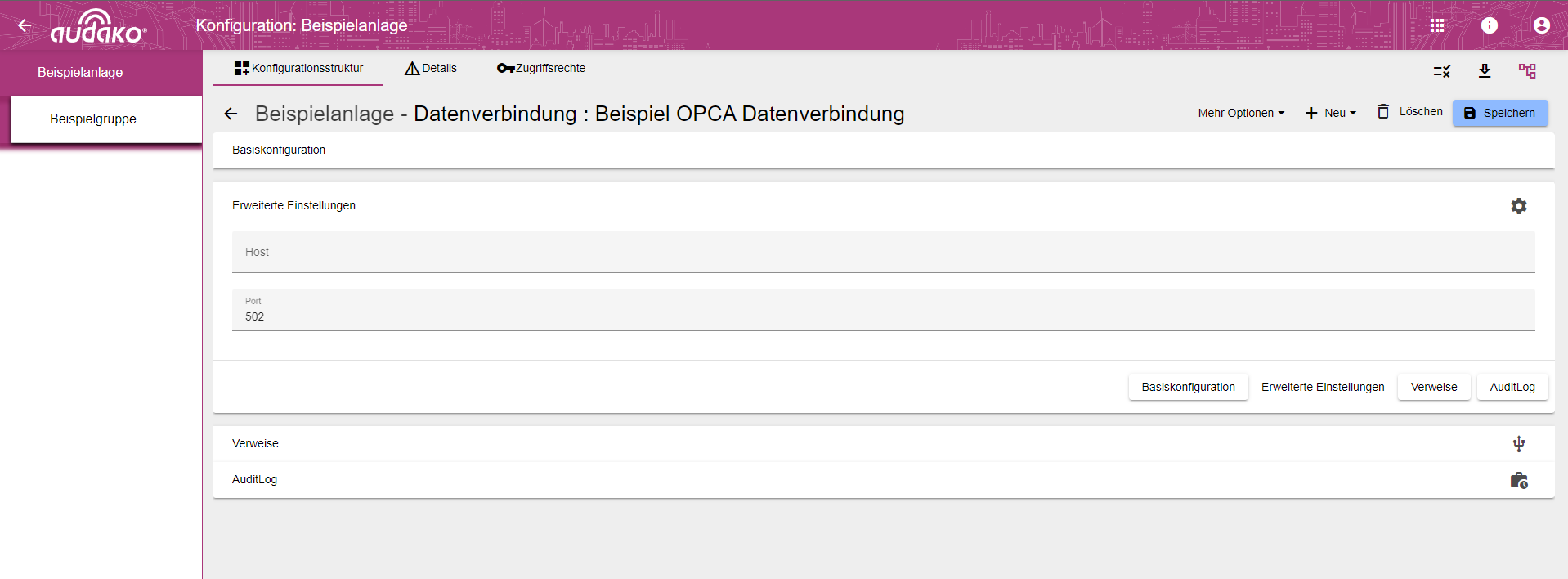

1. Im Feld „Host“ wird die IP-Adresse des gewünschten Gerätes eingetragen.

2. Der „Port“ ist i.d.R. korrekt voreingestellt.

---

S7

Note

Eine S7 TCP (PROFINET) Datenverbindung wird benötigt, wenn ich Werte aus SIEMENS Geräten (z.B. Siemens Logo) über das audako Edgegateway in die audako Plattform senden möchte. Das audako Edgegateway dient hierbei lediglich als Gateway, um Daten aus Peripheriegeräten abzuholen.

Dokumentation an dieser Stelle in Arbeit.
